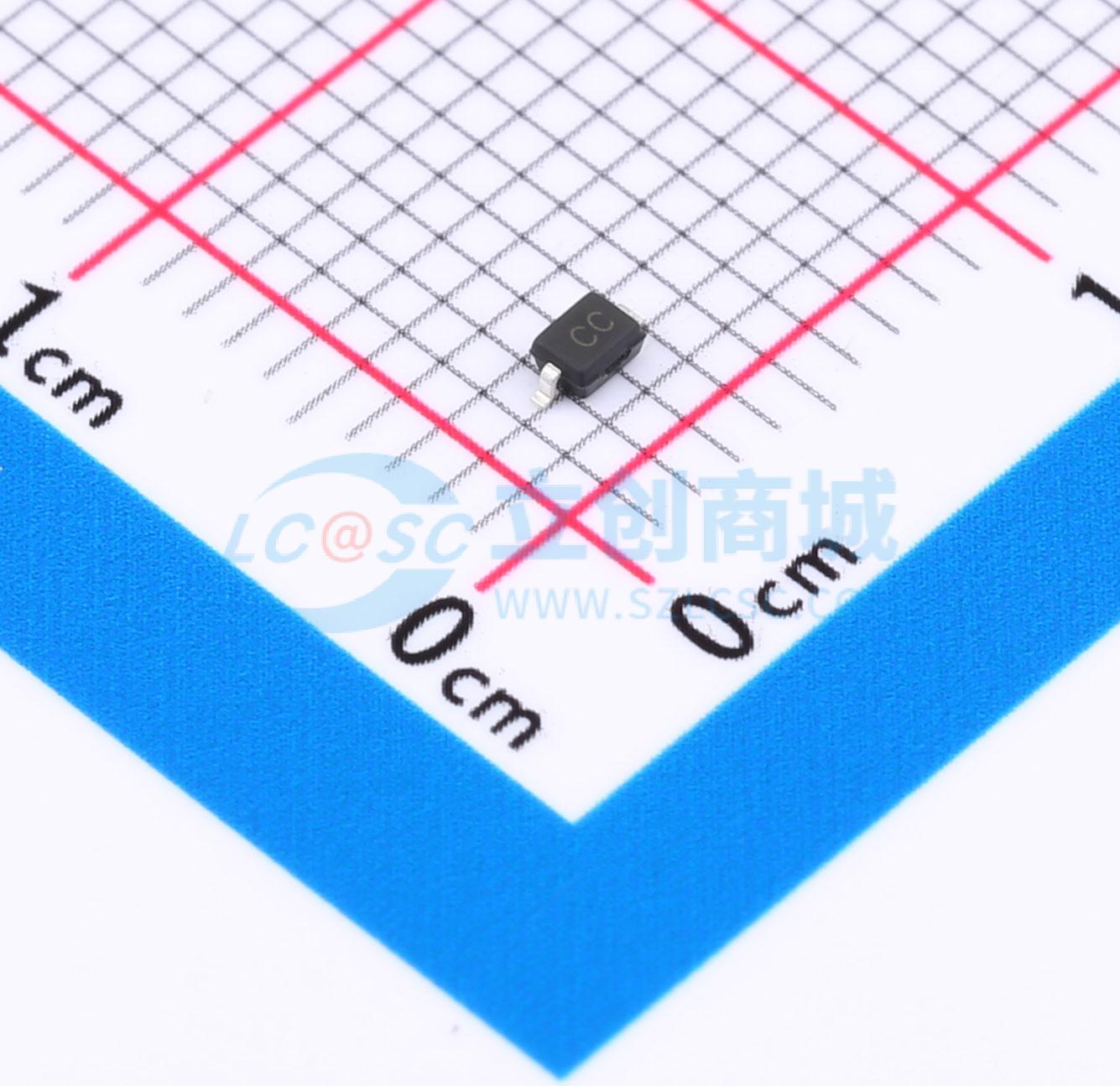

TS0301TEX

双向ESD 3.3V截止

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TS0301TEX是一款超低电容ESD和浪涌保护器，旨在为高速数据接口提供静电放电（ESD）保护。TS0301TEX旨在保护对寄生敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级（±15 kV空气放电、±8 kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A、5/50 ns）、IEC 61000 - 4 - 5（浪涌）（20 A、8/20 μs）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。TS0301TEX采用SOD - 323封装。超低电容和高ESD鲁棒性的综合特性使TS0301TEX非常适合不适合使用阵列的应用场景。TS0301TEX的低钳位电压确保了受保护IC承受的应力最小。
品牌名称: 晶扬电子
商品型号: TS0301TEX
商品编号: C5307903
商品封装: SOD-323
包装方式: 编带
商品毛重: 0.038克(g)

商品参数

商品概述

TSxx01TEX系列是超低电容瞬态电压抑制器阵列，旨在保护诸如便携式电子设备和智能手机等应用。TSxx01TEX系列符合IEC 61000 - 4 - 2（ESD）和IEC 61000 - 4 - 4（EFT）要求。在较高的工作频率或较快的边沿速率下，插入损耗和信号完整性是主要问题。该系列在微型SOD323封装中提供超低电容和低泄漏电流。

商品特性

IEC61000 - 4 - 2（ESD）：±30kV（空气），±30kV（接触）
IEC61000 - 4 - 4（EFT）：40A（5/50ns）
IEC61000 - 4 - 5（EOS）：（1.2/50μS，8/20μS）
保护一条I/O线（双向）
工作电压：3.3V、8V、12V、15V、18V、24V、36V
低泄漏电流
符合ROHS标准

应用领域

手机及配件
基于微处理器的设备
个人数字助理（PDA）
笔记本电脑、台式机和服务器
便携式仪器
外设
USB接口

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	3.3V
	钳位电压	5.5V；10V；17.5V
	峰值脉冲功率(Ppp)	350W@8/20us

	属性	参数值
	击穿电压(VBR)	4V
	反向电流(Ir)	500nA
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.75pF；0.7pF
