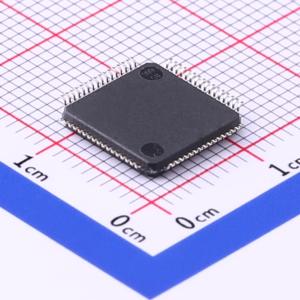

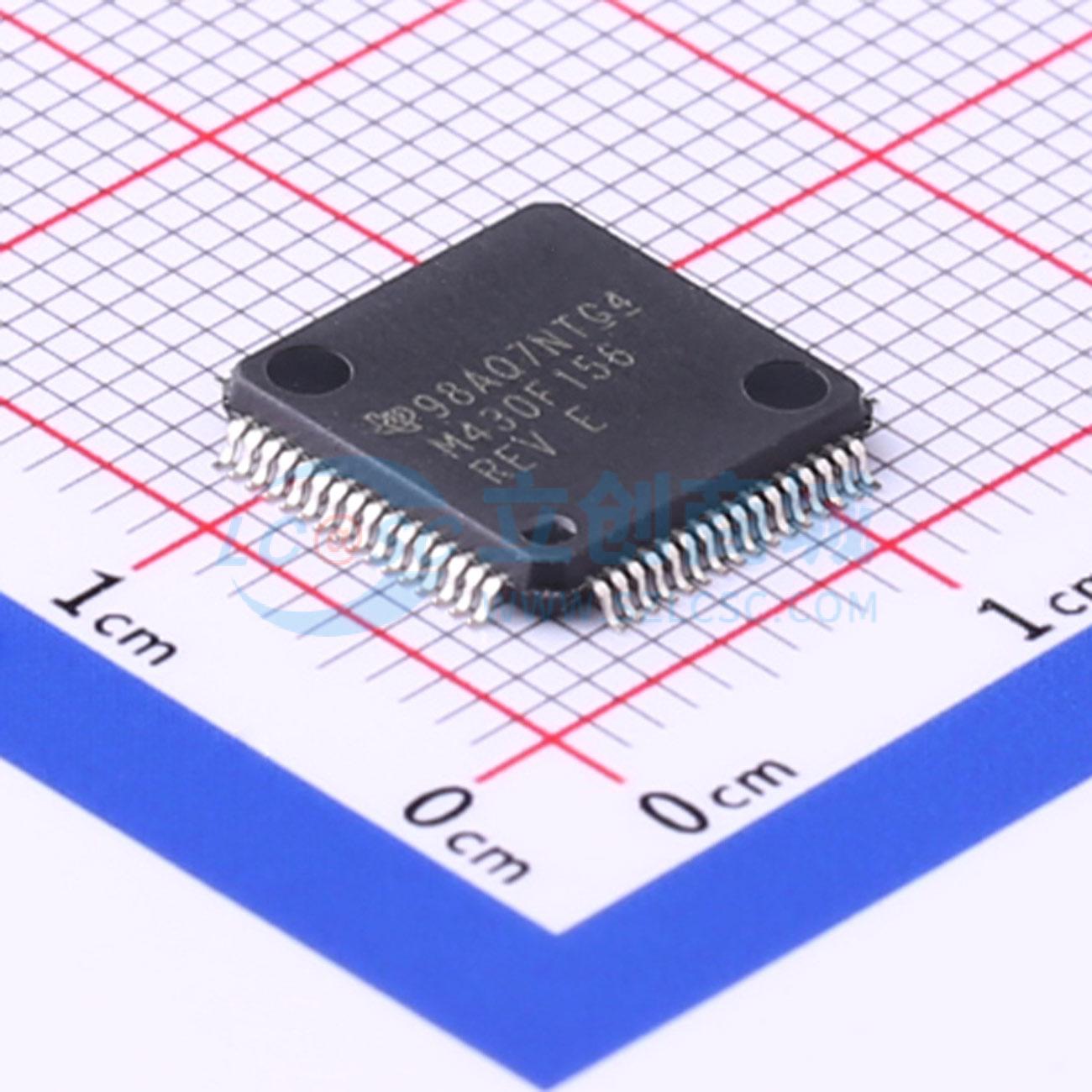

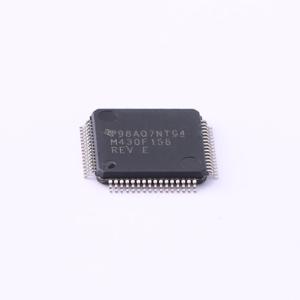

温馨提醒：图片仅供参考，商品以实物为准
MSP430F156IPMR
具有 24KB 闪存、1KB SRAM、12 位 ADC、双通道 12 位 DAC、比较器、DMA 和 I2C/SPI/UART 的 8MHz MCU
SMT扩展库PCB免费打样
- 描述
- MSP430F156 具有 24KB 闪存、1KB SRAM、12 位 ADC、双通道 12 位 DAC、比较器、DMA 和 I2C/SPI/UART 的 8MHz MCU
- 品牌名称
- TI(德州仪器)
- 商品型号
- MSP430F156IPMR
- 商品编号
- C575540
- 商品封装
- LQFP-64(10x10)
- 包装方式
- 编带
- 商品毛重
- 0.84克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | MSP430 CPU16 | |
| CPU最大主频 | 8MHz | |
| CPU位数 | 16 Bit | |
| 程序存储容量 | 24KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 1KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 48 | |
| ADC(位数) | 12bit | |
| DAC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.8V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 低工作电压范围：1.8 V至3.6 V
- 超低功耗
- 活动模式：1 MHz、2.2 V时为330 μA
- 待机模式：1.1 μA
- 关机模式（RAM保留）：0.2 μA
- 五种节能模式
- 从待机模式唤醒时间小于6 μs
- 16位RISC架构，125-ns指令周期时间
- 三通道内部DMA
- 12位模数（A/D）转换器，带内部参考、采样保持和自动扫描功能
- 双12位数模（D/A）转换器，带同步功能
- 16位Timer_A，带三个捕获/比较寄存器
- 16位Timer_B，带三个或七个带影子寄存器的捕获/比较寄存器
- 片上比较器
- 串行通信接口（USART0），可作为异步UART或同步SPI或I²C接口
- 串行通信接口（USART1），可作为异步UART或同步SPI接口
- 电源电压监控器/监视器，带可编程电平检测
- 欠压检测器
- 引导加载器
- 串行板载编程，无需外部编程电压
- 可编程代码保护，通过安全熔丝
