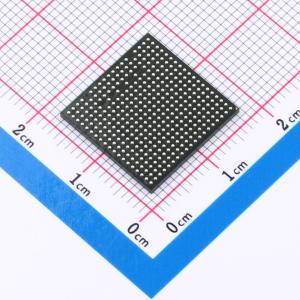

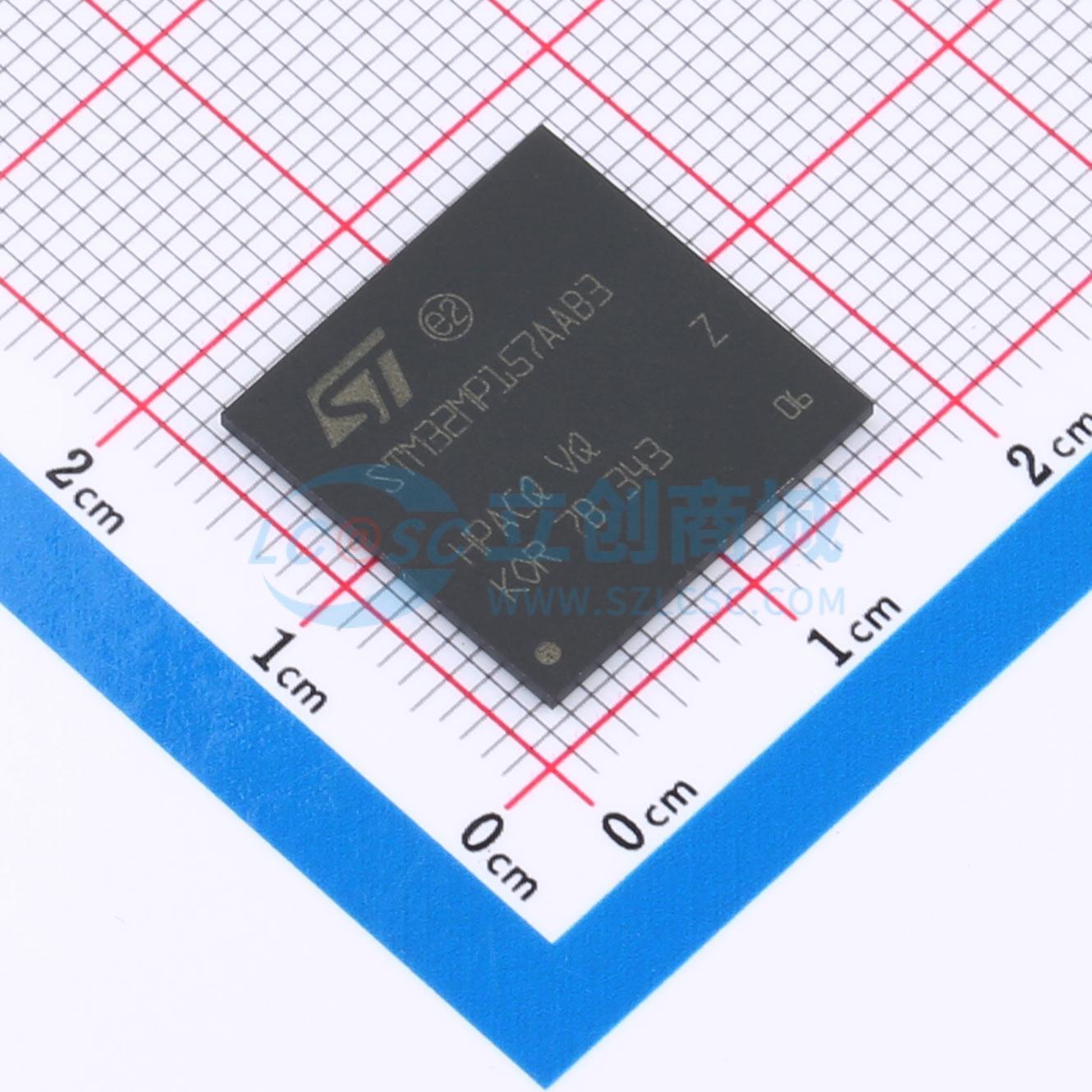

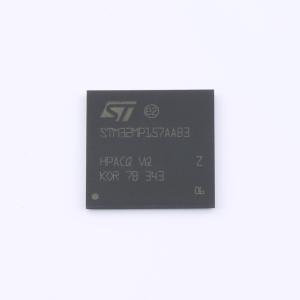

温馨提醒：图片仅供参考，商品以实物为准
STM32MP157AAB3
具有Arm Dual Cortex-A7 650 Mhz、Arm Cortex-M4实时协处理器、3D GPU、TFT/MIPI DSI显示器和FD-CAN的MPU
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：包含最先进的专利技术。32 位双核 Arm Cortex-A7，每个核心有 32-Kbyte I / 32-Kbyte D 的 L1 缓存，256-Kbyte 统一二级缓存，具备 Arm NEON 和 Arm TrustZone。32 位 Arm Cortex-M4 带 FPU/MPU，最高 209 MHz（最高 703 CoreMark）。外部 DDR 内存最高 1 Gbyte，支持 LPDDR2/LPDDR3-1066 16/32 位、DDR3/DDR3L-1066 16/32 位。708 Kbytes 内部 SRAM：256 Kbytes AXI SYSRAM + 384 Kbytes AHB SRAM + 64 Kbytes 备份域 AHB SRAM 和 4 Kbytes 备份域 SRAM。双模式 Quad-SPI 内存接口。灵活的外部内存控制器，最高 16 位数据总线，可连接外部 IC 和 SLC NAND 内存，最高 8 位 ECC。TrustZone 外设，主动防篡改，Cortex-M4 资源隔离
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32MP157AAB3
- 商品编号
- C5270398
- 商品封装
- LFBGA-354(16x16)
- 包装方式
- 托盘
- 商品毛重
- 0.85克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-A系列 |
| 属性 | 参数值 | |
|---|---|---|
| CPU最大主频 | 650MHz；209MHz |
商品特性
- 包括先进的专利技术
- 32 位双核 Arm Cortex - A7，每个核心有 32 - Kbyte I / 32 - Kbyte D L1 缓存，256 - Kbyte 统一二级缓存，支持 Arm NEON 和 Arm TrustZone
- 32 位 Arm Cortex - M4 带 FPU/MPU，最高 209 MHz（最高 703 CoreMark）
- 外部 DDR 内存最高 1 Gbyte，支持 LPDDR2/LPDDR3 - 1066 16/32 - bit、DDR3/DDR3L - 1066 16/32 - bit；708 Kbytes 内部 SRAM
- TrustZone 外设，主动篡改检测，Cortex - M4 资源隔离
- 1.71 V 至 3.6 V I/O 供电（5 V 容忍 I/O），POR、PDR、PVD 和 BOR，片上 LDOs，备份稳压器，内部温度传感器
- 低功耗模式：睡眠、停止和待机，待机模式下 DDR 内存保留，控制 PMIC 配套芯片
- 总电流消耗低至 2 μA（待机模式，无 RTC，无 LSE，无 BKPSRAM，无 RETRAM）
- 内部振荡器：64 MHz HSI 振荡器、4 MHz CSI 振荡器、32 kHz LSI 振荡器；外部振荡器：8 - 48 MHz HSE 振荡器、32.768 kHz LSE 振荡器，6 个带分数模式的 PLL
- 最多 176 个带中断功能的 I/O 端口，最多 8 个安全 I/O，最多 6 个唤醒、3 个篡改、1 个主动篡改
- 2 个总线矩阵，64 位 Arm AMBA AXI 互连，最高 266 MHz；32 位 Arm AMBA AHB 互连，最高 209 MHz
- 3 个 DMA 控制器，共 48 个物理通道，1 个高速通用主直接内存访问控制器（MDMA），2 个带 FIFO 和请求路由器功能的双端口 DMA
- 最多 37 个通信外设，包括 6 个 I²C FM +、4 个 UART + 4 个 USART、6 个 SPI、4 个 SAI、SPDIF Rx、HDMI - CEC 接口、MDIO 从接口、3 个 SDMMC、2 个 CAN 控制器、2 个 USB 2.0 高速主机 + 1 个 USB 2.0 全速 OTG 或 1 个 USB 2.0 高速主机 + 1 个 USB 2.0 高速 OTG、10/100M 或千兆以太网 GMAC IEEE 1588 硬件、8 - 14 位相机接口
- 6 个模拟外设，包括 2 个 ADC、1 个温度传感器、2 个 12 位 D/A 转换器、1 个用于 sigma delta 调制器的数字滤波器，内部或外部 ADC/DAC 参考 VREF+
- 3D GPU：Vivante - OpenGL ES 2.0，最高 26 Mtriangle/s，133 Mpixel/s；LCD - TFT 控制器，最高 24 位 // RGB888，最高 WXGA (1366x768) @60 fps 或最高 Full HD (1920x1080) @30 fps，像素时钟最高 90 MHz，两层可编程颜色 LUT，MIPI DSI 2 数据通道，每个最高 1 Gbps
- 最多 29 个定时器和 3 个看门狗
- 硬件加速：HASH（MD5、SHA - 1、SHA224、SHA256）、HMAC、2 个真随机数发生器、2 个 CRC 计算单元
- Arm CoreSight 跟踪和调试：SWD 和 JTAG 接口，8 - Kbyte 嵌入式跟踪缓冲区
- 3072 位保险丝，包括 96 位唯一 ID，最多 1184 位可供用户使用
- 所有封装均符合 ECOPACK2 标准
应用领域
- 适用于广泛的消费、工业、白色家电和医疗应用。
