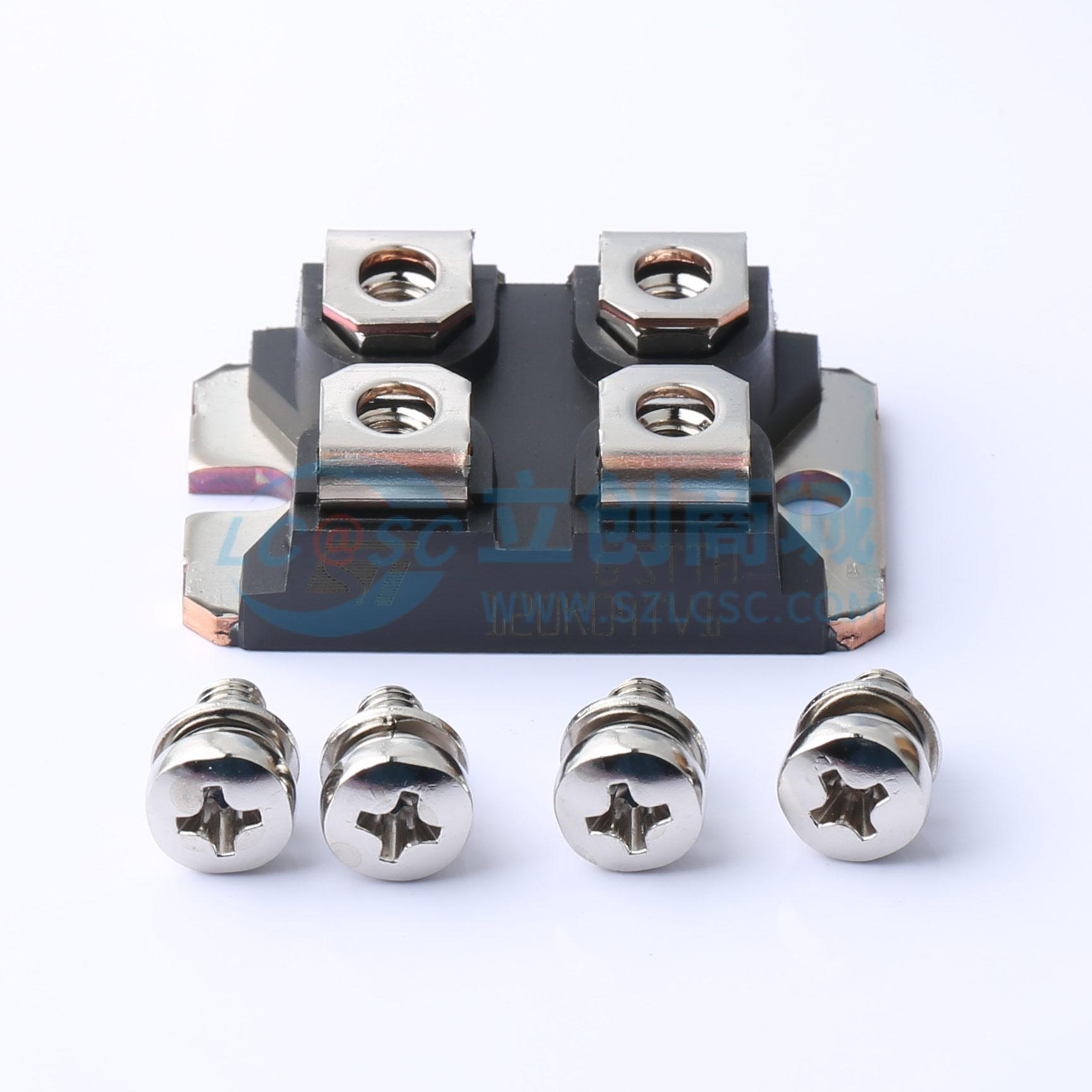

STTH120R04TV1
5件套 STTH120R04TV1
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 400 V、120 A超高速切换整流二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH120R04TV1
- 商品编号
- C5268235
- 商品封装
- ISOTOP
- 包装方式
- 管装
- 商品毛重
- 42克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | - | |
| 正向压降(Vf) | 1.5V@60A | |
| 直流反向耐压(Vr) | 400V | |
| 整流电流 | 60A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 60uA@400V | |
| 反向恢复时间(Trr) | - | |
| 工作结温范围 | - | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | - |
商品概述
STTH120R04TV系列采用400V平面铂掺杂技术。STTH120R04特别适用于开关模式基极驱动和晶体管电路，如焊接设备。
商品特性
- 超快
- 极低的开关损耗
- 高频和高脉冲电流工作
- 低泄漏电流
- 绝缘封装：ISOTOP
- 电气绝缘=2500 VRMS
- 电容=45 pF
- 环氧树脂符合UL94 V0标准
- 冷却方式：传导（C）
- 采用无铅二级互连的ECOPACK封装
应用领域
- 开关模式基极驱动电路
- 晶体管电路
- 焊接设备
