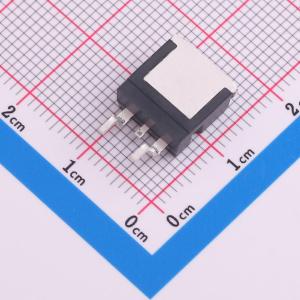

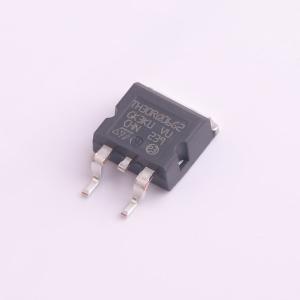

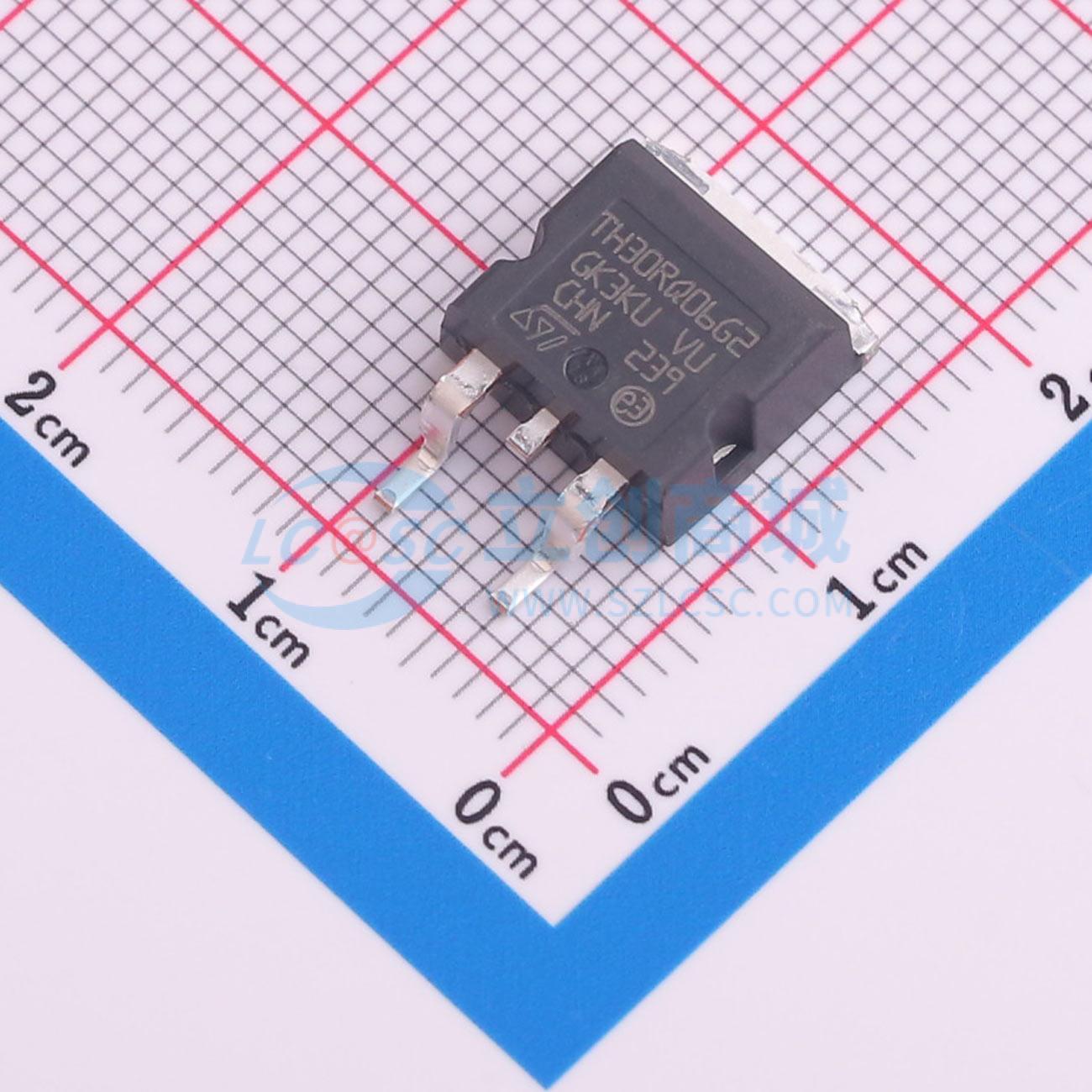

STTH30RQ06G2-TR
耐压:600V 电流:30A 反向恢复时间：30ns
- 描述
- 600 V、30 A Turbo 2超快软恢复二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH30RQ06G2-TR
- 商品编号
- C5268254
- 商品封装
- D2PAKHV
- 包装方式
- 编带
- 商品毛重
- 1.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 1.85V@30A | |
| 直流反向耐压(Vr) | 600V | |
| 整流电流 | 30A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 800uA | |
| 反向恢复时间(Trr) | 30ns | |
| 工作结温范围 | - | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | 180A |
商品概述
STTH30RQ06是为LLC全桥拓扑结构中需要高压次级整流的应用而开发的。它也适用于开关电源、工业应用，作为整流、续流和钳位二极管使用。
商品特性
- 高结温能力
- 超快且具有软恢复特性
- 低反向电流
- 低热阻
- 降低开关和传导损耗
- D²PAK HV封装的阳极到阴极爬电距离（带顶部涂层）最小为5.38 mm
- 符合ECOPACK2标准（DO-247、TO-220AC、DO-247 LL封装）
应用领域
- 输出整流
- 功率因数校正（PFC）
- 不间断电源（UPS）
- 空调
- 充电站
