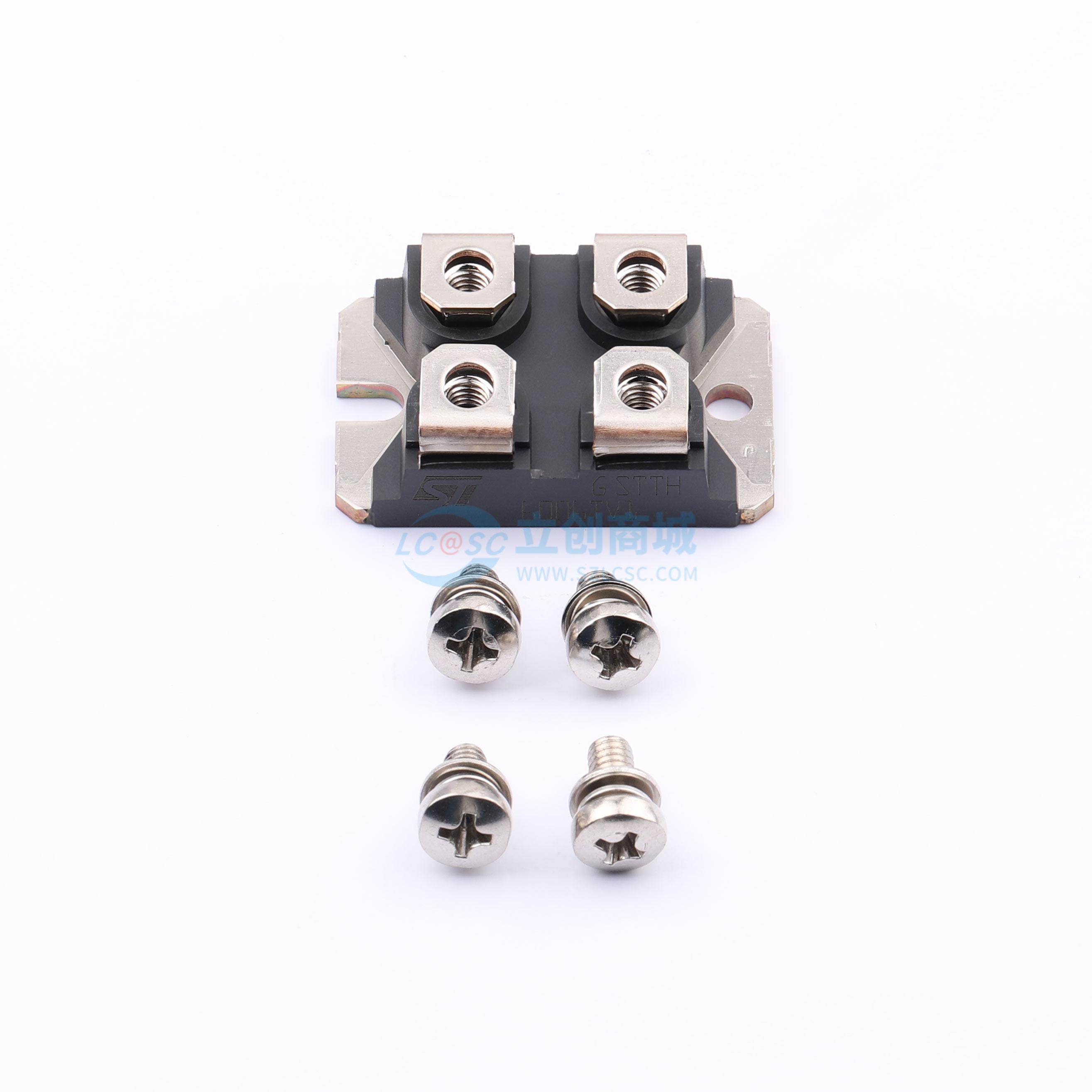

温馨提醒：图片仅供参考，商品以实物为准
STTH6006TV1
STTH6006TV1
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 600 V、60 A双超高速二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH6006TV1
- 商品编号
- C5268255
- 商品封装
- ISOTOP
- 包装方式
- 管装
- 商品毛重
- 52.966667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | - | |
| 正向压降(Vf) | 1.85V@30A | |
| 直流反向耐压(Vr) | 600V | |
| 整流电流 | 30A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 25uA@600V | |
| 反向恢复时间(Trr) | - | |
| 工作结温范围 | - | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | - |
商品概述
STTH6006TV1采用ST Turbo2 600V技术。
商品特性
- 超快开关
- 低反向电流
- 低热阻
- 降低传导和开关损耗
- 绝缘电压：2500 VRMS
- 典型封装电容：45 pF
- 当二极管同时使用时，ΔTj（二极管1）=P（二极管1）×Rth（j-c）（每个二极管）+P（二极管2）×Rth（c）
- 评估传导损耗使用公式：P=1.07×IF(AV)+0.011×IF²(RMS)
- 脉冲测试：tp=5ms，δ<2%
- 脉冲测试：tp=380μs，δ<2%
应用领域
- 开关电源
- 整流和PFC升压二极管等工业应用
