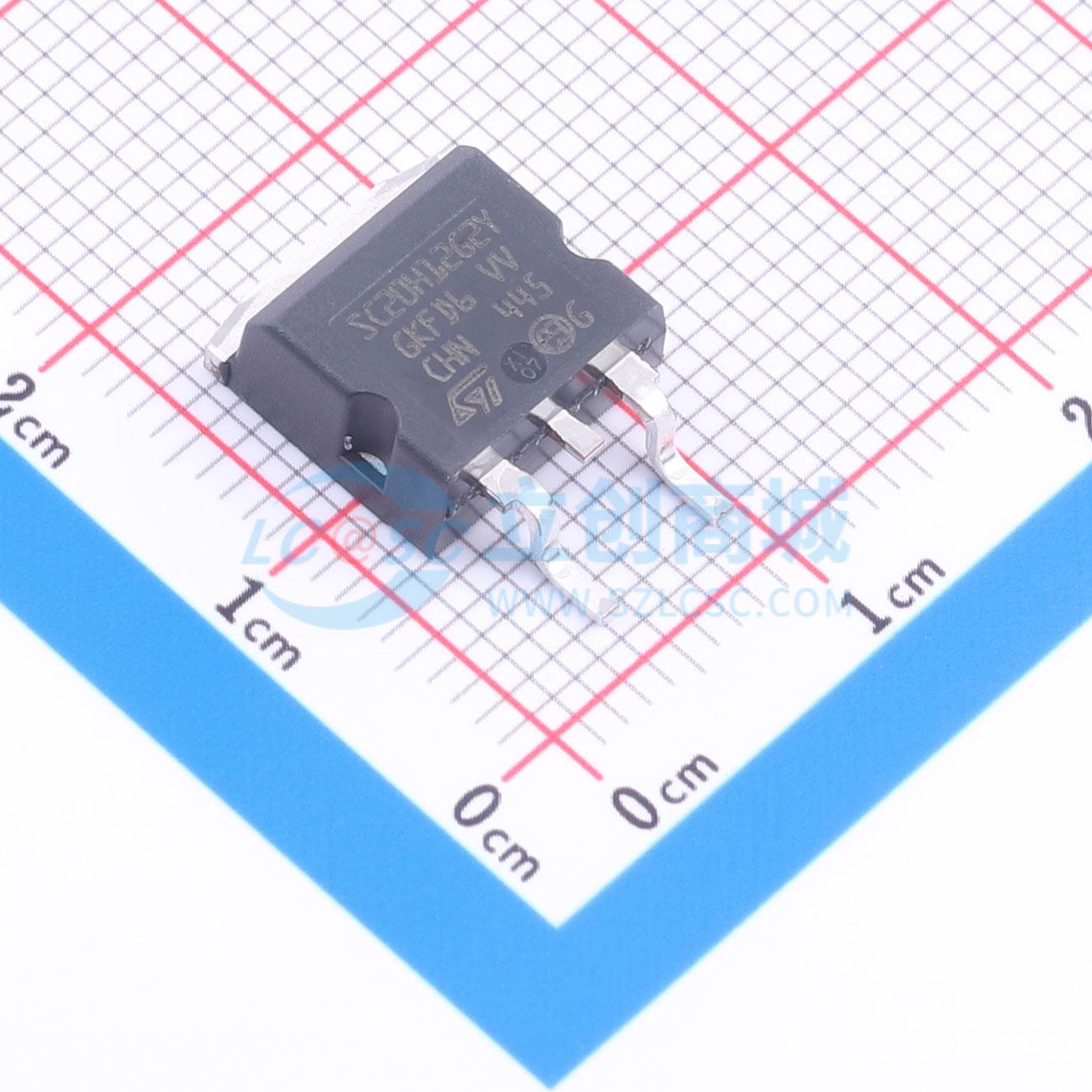

温馨提醒：图片仅供参考，商品以实物为准
STPSC20H12G2Y-TR
STPSC20H12G2Y-TR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 汽车用1200 V、20 A高浪涌碳化硅功率肖特基二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPSC20H12G2Y-TR
- 商品编号
- C5268289
- 商品封装
- D2PAKHV
- 包装方式
- 编带
- 商品毛重
- 1.8125克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 碳化硅二极管 | |
| 二极管配置 | - | |
| 整流电流 | 20A | |
| 正向压降(Vf) | 1.5V@20A |
| 属性 | 参数值 | |
|---|---|---|
| 直流反向耐压(Vr) | 1.2kV | |
| 反向电流(Ir) | 120uA@1200V | |
| 非重复峰值浪涌电流 (Ifsm) | 140A | |
| 工作结温范围 | -40℃~+175℃ |
商品概述
该SiC二极管是一款超高性能功率肖特基二极管。它采用碳化硅衬底制造。宽带隙材料允许设计额定值为1200V的肖特基二极管结构。由于肖特基结构，关断时无恢复现象，振铃模式可忽略不计。最小电容关断行为与温度无关。特别适用于PFC应用，STPSC20H12-Y在硬开关条件下可提升性能。其高正向浪涌能力确保瞬态阶段的良好鲁棒性。
商品特性
- AEC-Q101合格
- 无或可忽略的反向恢复
- 开关行为与温度无关
- 稳健的高压外围
- PPAP能力
- 工作结温范围为-40℃至175℃
- D²PAK HV爬电距离（阳极到阴极）最小为5.38mm
- ECOPACK兼容
应用领域
- 车载充电器
- PFC应用
