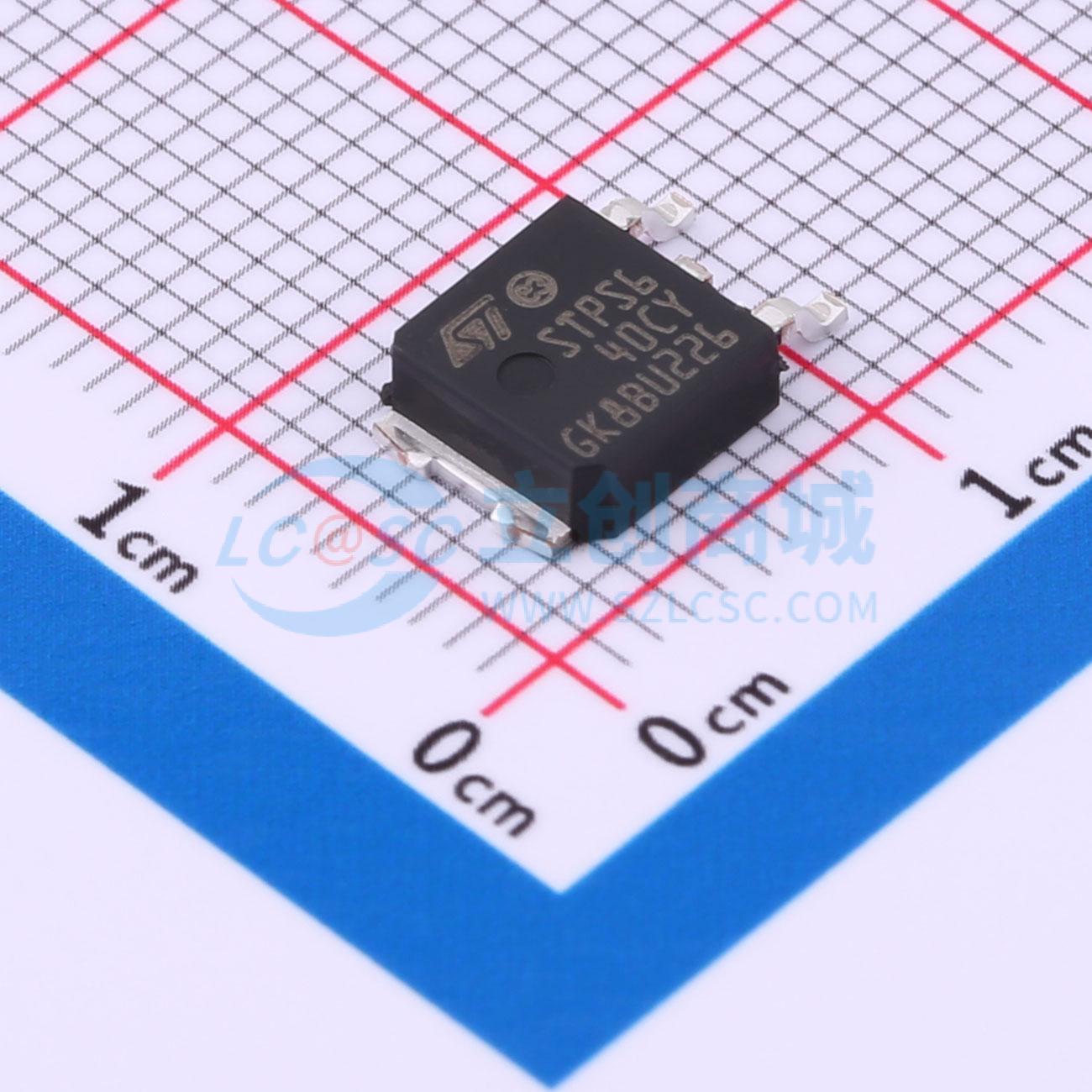

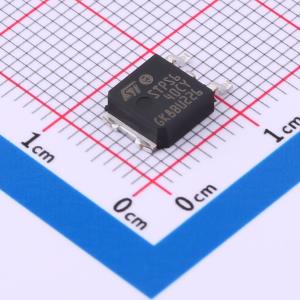

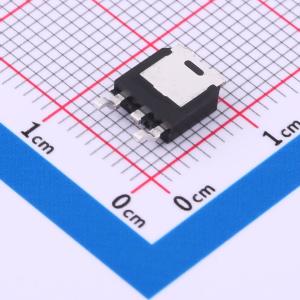

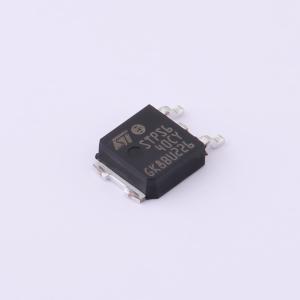

温馨提醒：图片仅供参考，商品以实物为准
STPS640CBY-TR
电压:40V 电流:3A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 汽车级40 V、6 A双路功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS640CBY-TR
- 商品编号
- C5268296
- 商品封装
- DPAK
- 包装方式
- 编带
- 商品毛重
- 0.434克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 630mV@3A | |
| 直流反向耐压(Vr) | 40V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 3A | |
| 反向电流(Ir) | 100uA@40V | |
| 工作结温范围 | -40℃~+150℃ | |
| 非重复峰值浪涌电流 (Ifsm) | 75A |
商品概述
这款双肖特基整流器设计用于开关模式电源和其他功率转换器。该器件适用于低压和中压操作场景，尤其适用于汽车应用中需要低开关损耗的高频电路（续流和极性保护）。
商品特性
- 低正向压降
- 传导损耗非常小
- 开关损耗可忽略不计
- 开关速度极快
- 热阻低
- 符合AEC-Q101标准
- 当二极管1和2同时使用时：ΔTj(diode1)=P(diode1)×R_th(j-c)(每二极管)+P(diode2)×R_th(j-c)
- 脉冲测试：t_p=5ms 8<2%；脉冲测试：t_p=380μs 8<2%
- 评估传导损耗使用以下公式：P=0.42×I_F(AV)+0.050×I_F²(RMS)
应用领域
- 开关模式电源
- 其他功率转换器
- 汽车应用中的高频电路（续流和极性保护）
- 低压和中压操作场景
