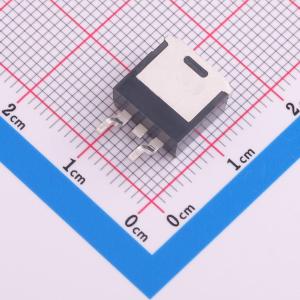

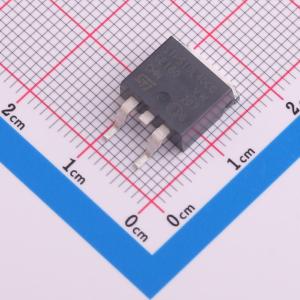

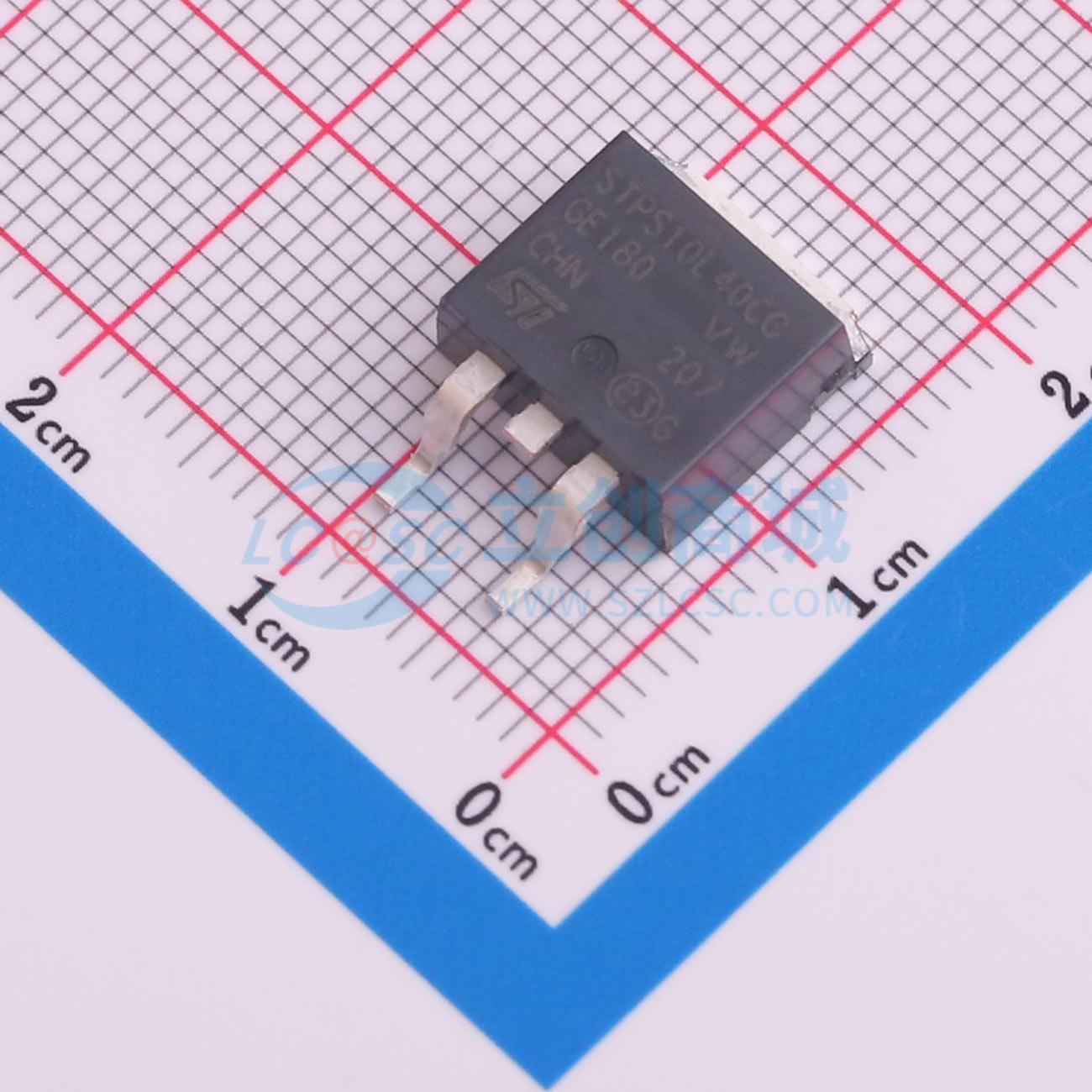

温馨提醒：图片仅供参考，商品以实物为准
STPS10L40CG-TR
电压:40V 电流:5A
- 描述
- 40 V、10 A双路低压降功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS10L40CG-TR
- 商品编号
- C5268319
- 商品封装
- D2PAK
- 包装方式
- 编带
- 商品毛重
- 1.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 530mV@5A | |
| 直流反向耐压(Vr) | 40V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 5A | |
| 反向电流(Ir) | 200uA@40V | |
| 非重复峰值浪涌电流 (Ifsm) | 150A |
商品概述
双中心抽头肖特基整流器，适用于开关模式电源和高频DC-DC转换器。采用TO-220AB和D2PAK封装，特别适用于低压、高频逆变器、续流和极性保护应用。每个二极管的额定值（限值）在25℃下指定，除非另有说明。评估传导损耗可使用以下公式：P=0.33×I_F(AV)+0.026I_F²(RMS)。
商品特性
- 正向压降低，传导损耗极小
- 肖特基势垒带来低动态损耗
- 具备雪崩能力（已指定）
- D²PAK封装可按需提供ECOPACK®2合规组件
应用领域
- 开关模式电源
- 高频DC-DC转换器
- 低压、高频逆变器
- 续流应用
- 极性保护应用
