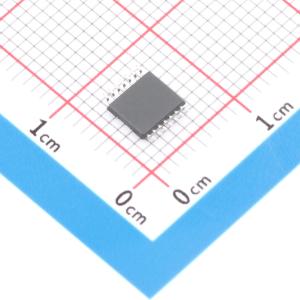

温馨提醒：图片仅供参考，商品以实物为准
TSX3704IYPT
TSX3704IYPT
- 描述
- 微功耗（5uA）16V CMOS四路比较器，推挽输出
- 品牌名称
- ST(意法半导体)
- 商品型号
- TSX3704IYPT
- 商品编号
- C5268367
- 商品封装
- TSSOP-14-175mil
- 包装方式
- 编带
- 商品毛重
- 0.171克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 四路 | |
| 输入失调电压(Vos) | 100uV | |
| 输入偏置电流(Ib) | 1pA | |
| 传播延迟(tpd) | 2.7us | |
| 滞后电压(Vhys) | - |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | - | |
| 输出类型 | - | |
| 输出模式 | TTL；CMOS | |
| 静态电流(Iq) | 5uA | |
| 工作温度 | -40℃~+125℃ |
商品概述
TSX3704是一款微功耗CMOS四电压比较器，每个比较器的典型电流消耗极低，仅为5 μA。该器件是TS3704的改进版：它的电流消耗更低、输入失调电压更优，且静电放电（ESD）耐受性更强。TSX3704在很宽的温度范围内都有完整的规格参数，TSSOP14封装的产品提供汽车级版本。它与TS3704 CMOS比较器完全兼容，且提供相似的封装。此外，TSX3704还提供全新的QFN16 3×3小封装，从而能在应用中实现更高的集成度。
商品特性
- 低电源电流：每个比较器典型值为5 μA
- 宽单电源范围2.7 V至16 V或双电源（±1.35 V至±8 V）
- 极低的输入偏置电流：典型值为1 pA
- 输入共模电压范围包含地电位
- 推挽输出
- 高输入阻抗：典型值为10¹² Ω
- 快速响应时间：过驱动电压为5 mV时典型值为2.7 μs
- ESD耐受性：人体模型（HBM）4 kV，机器模型（MM）200 V
应用领域
- 汽车领域
- 工业领域
