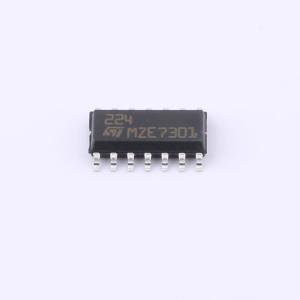

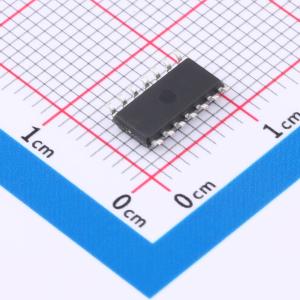

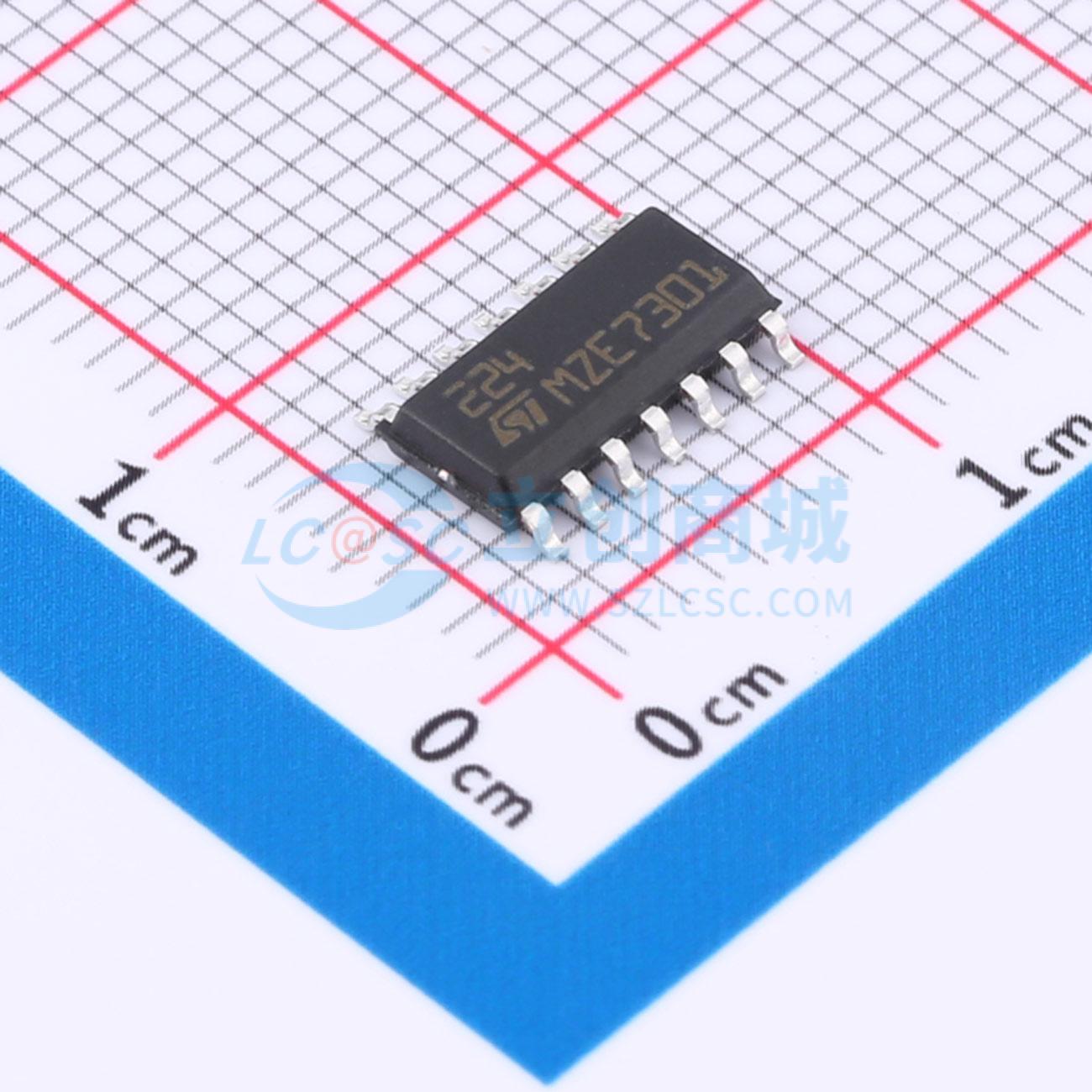

LM224D
低功耗四运算放大器，低输入偏置电流
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM124、LM224x 和 LM324x 由四个独立的高增益运算放大器组成，内部实现了频率补偿。它们可在宽电压范围内采用单电源供电。采用双电源供电也是可行的，且低电源电流消耗与电源电压的大小无关
- 品牌名称
- ST(意法半导体)
- 商品型号
- LM224D
- 商品编号
- C5268402
- 商品封装
- SO-14
- 包装方式
- 管装
- 商品毛重
- 0.268克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 1.3MHz | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 30uV/℃ | |
| 压摆率(SR) | 400V/ms | |
| 输入偏置电流(Ib) | 200nA | |
| 输入失调电流(Ios) | 20nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 40nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 静态电流(Iq) | 700uA | |
| 输出电流 | 70mA | |
| 工作温度 | -40℃~+105℃ | |
| 单电源电压 | 3V~30V | |
| 双电源电压(Vee~Vcc) | -1.5V~15V | |
| 功能特性 | 内置补偿 |
商品概述
LM124、LM224x和LM324x由四个独立的高增益运算放大器组成，内部实现了频率补偿。它们可在单电源下工作，电压范围广泛。也可使用分离电源，低功耗电源电流消耗与电源电压的大小无关。
商品特性
- 宽增益带宽：1.3MHz
- 输入共模电压范围包含地
- 大电压增益：100dB
- 每个放大器的电源电流极低：375μA
- 低输入偏置电流：20nA
- 低输入电压：最大3mV
- 低输入失调电流：2nA
- 宽电源范围：单电源3V至30V；双电源±1.5V至±15V
应用领域
- 汽车级应用
- AC耦合反相放大器
- 高输入阻抗可调增益直流仪表放大器
- AC耦合同相放大器
- 直流求和放大器
- 同相直流增益电路
- 低漂移峰值检测器
- 有源带通滤波器
- 高输入阻抗直流差分放大器
