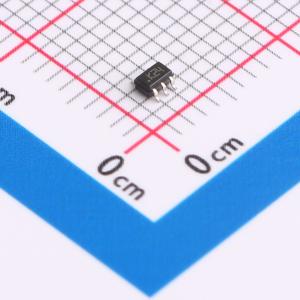

温馨提醒：图片仅供参考，商品以实物为准
TSU101RICT
微功耗（580nA）轨到轨I/O 5V CMOS运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 纳功率（580nA）轨到轨I/O 5V CMOS运算放大器
- 品牌名称
- ST(意法半导体)
- 商品型号
- TSU101RICT
- 商品编号
- C5268414
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.192克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 8kHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | 5uV/℃ | |
| 压摆率(SR) | 3V/ms | |
| 输入偏置电流(Ib) | 2pA | |
| 输入失调电流(Ios) | 0.01pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 265nV/√Hz@100Hz | |
| 共模抑制比(CMRR) | 92dB | |
| 静态电流(Iq) | 580nA | |
| 输出电流 | 5mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 1.5V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | 内置补偿；ESD保护 |
商品概述
TSU101、TSU102和TSU104运算放大器在1.8V供电时，每通道典型功耗为580nA，最大750nA。电源电压范围为1.5V至5.5V，这些特性使TSU10x系列可通过纽扣式锂电池或稳压电源高效供电，适用于低功耗应用。8kHz的增益带宽使其适合传感器信号调理、电池供电和便携式应用。
商品特性
- 亚微安级电流消耗：25℃、Vcc=1.8V时典型值580nA
- 低电源电压：1.5V-5.5V
- 单位增益稳定
- 轨到轨输入和输出
- 增益带宽积：典型值8kHz
- 低输入偏置电流：25℃时最大值2pA
- 工业温度范围：-40℃至85℃
- 220mAh纽扣式锂电池可提供典型42年等效寿命
- 耐受电源瞬态下降
- 可精确调理高阻抗传感器的信号
应用领域
- 超长寿命电池供电应用
- 电力计量
- UV和光电传感器
- 电化学和气体传感器
- 热释电被动红外（PIR）检测
- 电池电流检测
- 医疗仪器
- RFID阅读器
