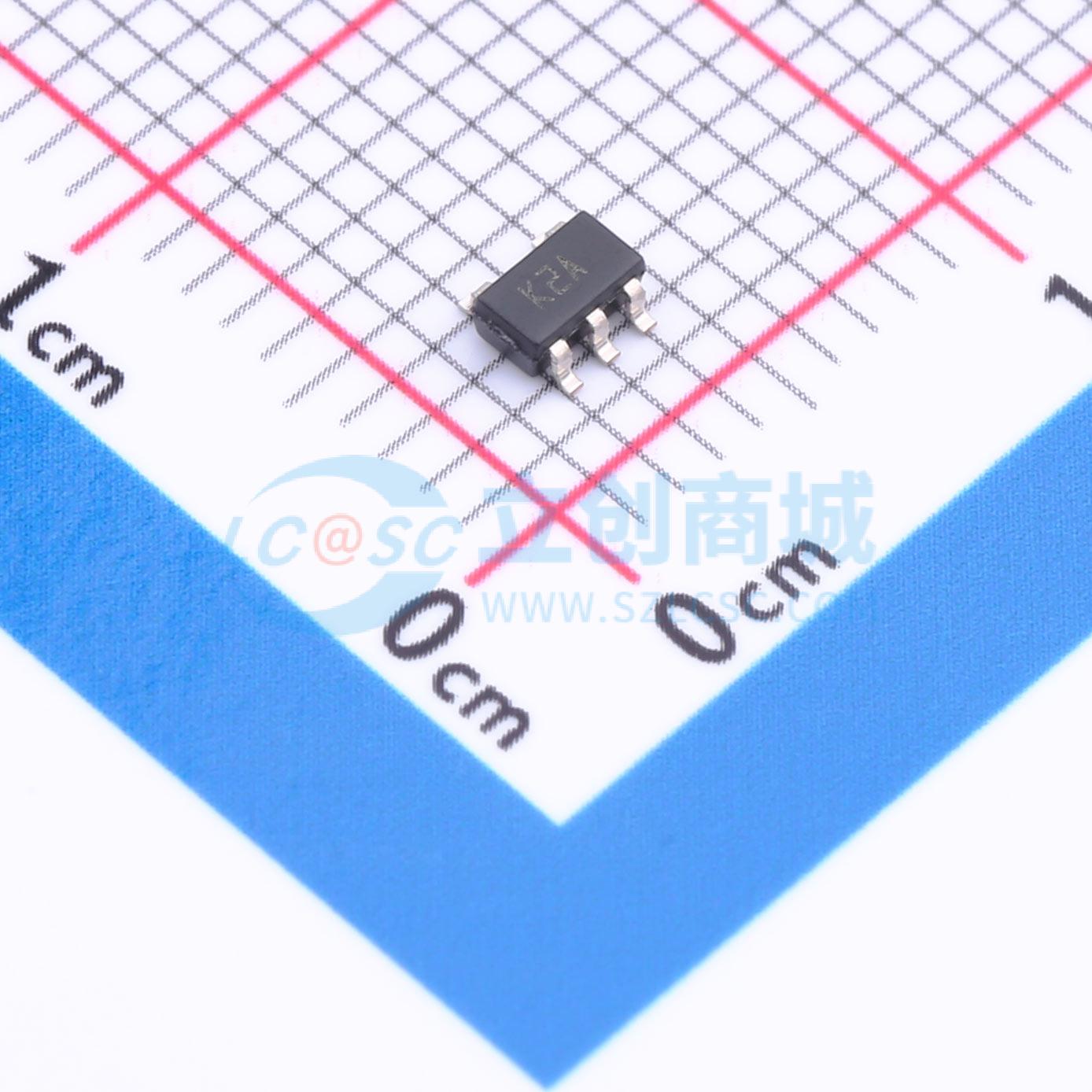

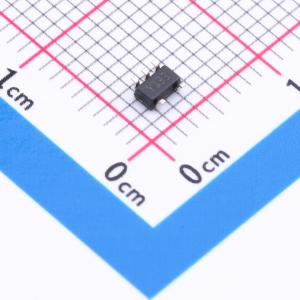

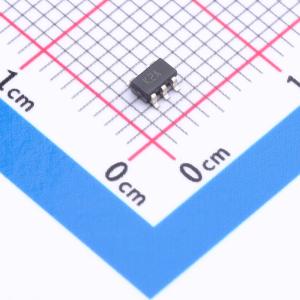

TSV7721ILT
高带宽（22MHz）、低偏移（200uV）、低轨5V运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高带宽（22MHz）、低偏移（200μV）、低轨5V运算放大器
- 品牌名称
- ST(意法半导体)
- 商品型号
- TSV7721ILT
- 商品编号
- C5268452
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 22MHz | |
| 输入失调电压(Vos) | 250uV | |
| 输入失调电压温漂(Vos TC) | 4uV/℃ | |
| 压摆率(SR) | 11V/us | |
| 输入偏置电流(Ib) | 2pA | |
| 输入失调电流(Ios) | 2pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 7nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 99dB | |
| 静态电流(Iq) | 1.7mA | |
| 输出电流 | 70mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 1.8V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
TSV7721、TSV7722和TSV7723是单通道和双通道的22MHz带宽单位增益稳定放大器。室温下输入失调电压最大200μV（典型值50μV），针对接近地的共模进行了优化，使其非常适合低侧电流测量。该系列放大器可在1.8V至5.5V的单电源下工作，并且在47pF负载下完全规格化，因此易于用作A/D转换器的输入缓冲。TSV772x系列具有轨到轨输出、出色的速度/功耗比和22MHz的增益带宽积，在5V时仅消耗1.7mA电流。该器件还具有超低输入偏置电流，能够连接到光电二极管和其他需要测量电流的传感器。这些特性使TSV772x系列成为高精度、高带宽传感器接口的理想选择。
商品特性
- 增益带宽积22MHz，单位增益稳定
- 高精度输入失调电压：典型值50μV，最大值200μV
- 低输入偏置电流：典型值2pA
- 低输入电压噪声密度：7nV/√Hz
- 宽电源电压范围：1.8V至5.5V
- 输出轨到轨
- 输入共模范围包括低轨
- 提供汽车级和关断版本
- 高频率信号调理
- 针对低侧电流检测优化精度
应用领域
- 低侧电流测量
- 光电二极管放大器
- 汽车电流测量和传感器信号调理
- 应变计信号调理
