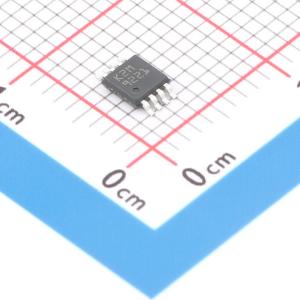

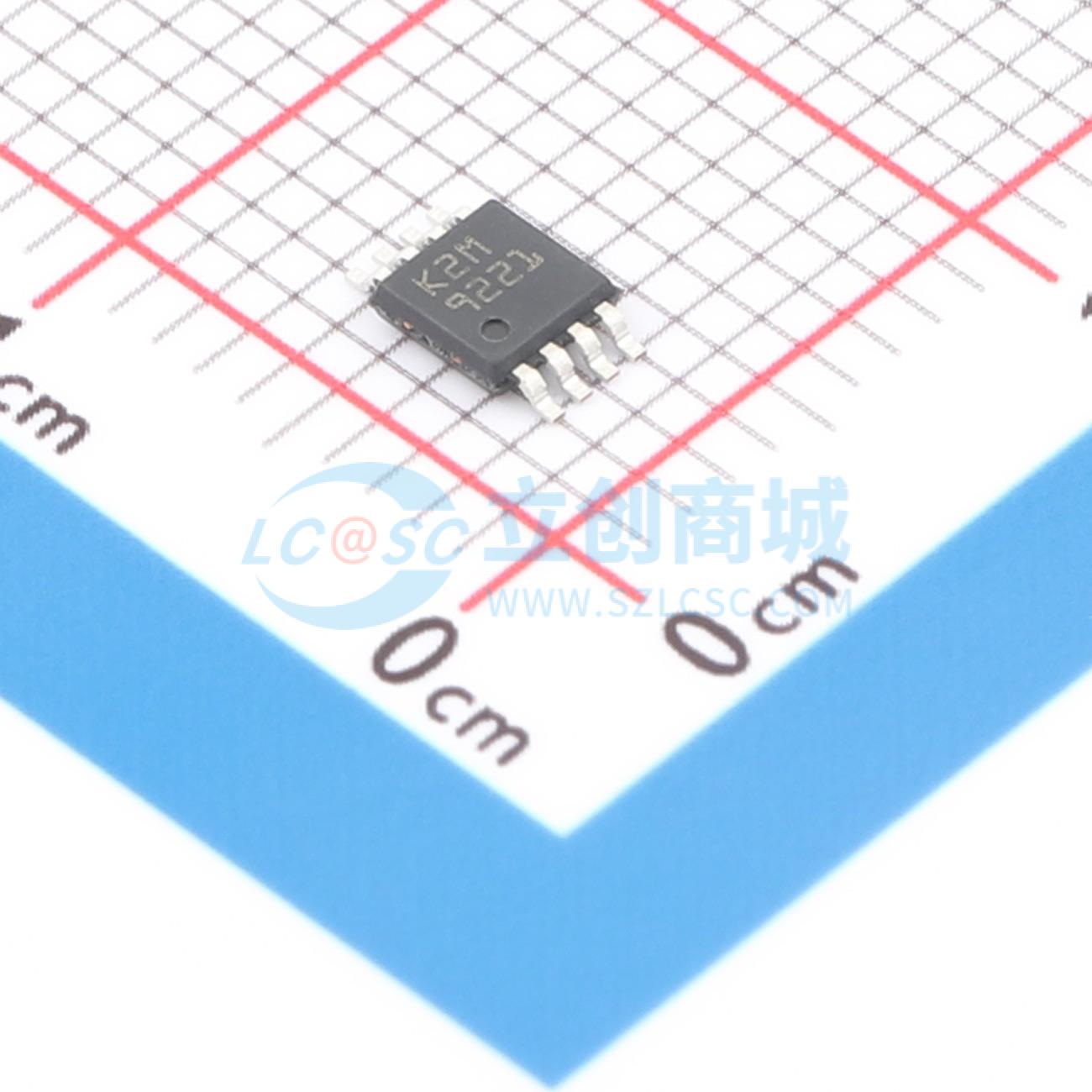

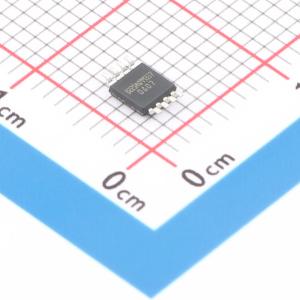

温馨提醒：图片仅供参考，商品以实物为准
TSV782IST
高带宽（30MHz）、低偏移（200uV）轨到轨5V运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高带宽（30MHz）、低偏移（200μV）轨到轨5V运算放大器
- 品牌名称
- ST(意法半导体)
- 商品型号
- TSV782IST
- 商品编号
- C5268471
- 商品封装
- MiniSO-8
- 包装方式
- 编带
- 商品毛重
- 0.43克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 30MHz | |
| 输入失调电压(Vos) | 200uV | |
| 输入失调电压温漂(Vos TC) | 5uV/℃ | |
| 压摆率(SR) | 20V/us | |
| 输入偏置电流(Ib) | 200pA | |
| 输入失调电流(Ios) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 7nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 120dB | |
| 静态电流(Iq) | 3.3mA | |
| 输出电流 | 55mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | 内置补偿 |
商品概述
TSV78x是一款30MHz带宽单位增益稳定放大器。轨到轨输入级和20V/μs的压摆率使TSV78x非常适合低侧电流测量。TSV78x可在2.0V至5.5V单电源下工作，且在47pF负载下完全规格化，因此易于用作A/D转换器输入缓冲。TSV78x系列提供轨到轨输入和输出、出色的速度/功耗比以及30MHz增益带宽积，同时在5V时仅消耗3.3mA电流。该器件还具有超低输入偏置电流，可连接到光电二极管和其他以电流为关键测量值的传感器。这些特性使TSV78x系列非常适合高精度、高带宽传感器接口。TSV781采用SOT23-5封装；TSV782采用DFN8（2mm×2mm）、MiniSO8、SO8封装。
商品特性
- 增益带宽积30MHz，单位增益稳定
- 压摆率20V/μs
- 低输入失调电压：典型值50μV，最大值200μV
- 低输入偏置电流：典型值2pA
- 低输入电压噪声密度：10kHz时7nV/√Hz
- 宽供电电压范围：2.0V至5.5V
- 轨到轨输入和输出
- 扩展温度范围：-40℃至+125℃
- 提供汽车级版本
- 测量精度几乎不受噪声或输入偏置电流影响
- 适用于高频信号调理
应用领域
- 高带宽低侧和高侧电流检测
- 光电二极管跨阻放大
- A/D转换器输入缓冲
- 太阳能系统电源管理
- 混合动力汽车（HEV）和电动汽车（EV）电源管理
