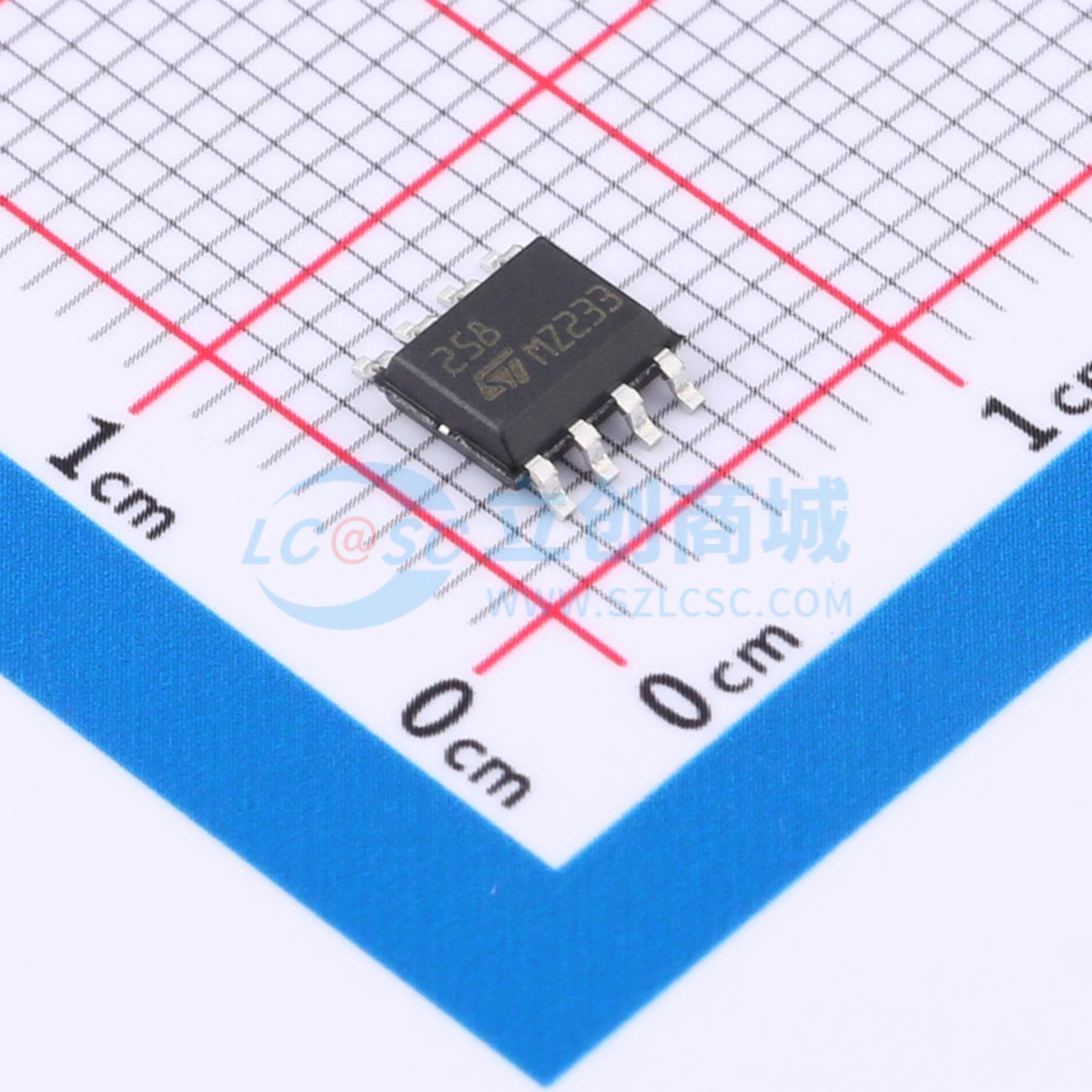

温馨提醒：图片仅供参考，商品以实物为准
LM258D
低功耗双运算放大器，低输入偏置电流
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这些电路由两个独立的、高增益、内部频率补偿运算放大器组成，专门设计用于在宽电压范围内的单电源供电下工作。低电源电流消耗与电源电压的大小无关。应用领域包括传感器放大器、直流增益模块以及所有传统的运算放大器电路，现在这些电路在单电源系统中更容易实现
- 品牌名称
- ST(意法半导体)
- 商品型号
- LM258D
- 商品编号
- C5268499
- 商品封装
- SO-8
- 包装方式
- 管装
- 商品毛重
- 0.194克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 1.1MHz | |
| 输入失调电压(Vos) | 7mV | |
| 输入失调电压温漂(Vos TC) | 30uV/℃ | |
| 压摆率(SR) | 600V/ms | |
| 输入偏置电流(Ib) | 200nA | |
| 输入失调电流(Ios) | 30nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 55nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 85dB | |
| 静态电流(Iq) | 700uA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+105℃ | |
| 单电源电压 | 3V~30V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | 内置补偿 |
商品概述
这些电路由两个独立的、高增益的、内部频率补偿的运算放大器组成，专门设计用于在宽电压范围内的单电源供电。低电源消耗与电源电压的大小无关。在线性模式下，输入共模电压范围包含地，输出电压也可以摆幅到地，即使仅使用单电源供电。
商品特性
- 内部频率补偿
- 直流电压增益大：100dB
- 单位增益带宽宽：1.1MHz（温度补偿）
- 每个运算放大器的电源电流极低，基本不受电源电压影响
- 输入偏置电流低：20nA（温度补偿）
- 输入失调电压低：2mV
- 输入失调电流低：2nA
- 输入共模电压范围包含负电源轨
- 差分输入电压范围等于电源电压
- 输出电压摆幅大：0V至（Vcc+ -1.5V）
- 封装类型：DIP8（塑料封装）、SO-8 & MiniSO-8（塑料微封装）、DFN8 2×2mm（塑料微封装）、TSSOP8（薄型收缩小外形封装）
应用领域
- 传感器放大器
- 直流增益模块
- 传统运算放大器电路（可在单电源系统中更易实现）
- 逻辑系统接口电子设备（直接使用标准+5V供电，无需额外电源）
- AC耦合反相放大器
- 非反相直流放大器
- AC耦合非反相放大器
- 直流求和放大器
- 高输入阻抗直流放大器
