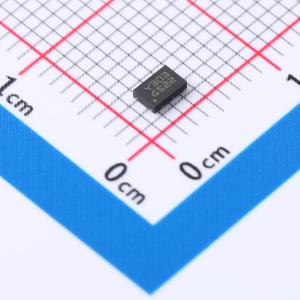

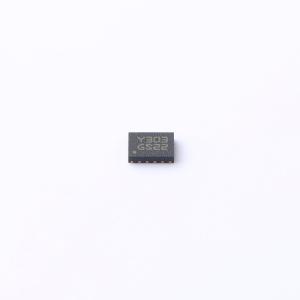

温馨提醒：图片仅供参考，商品以实物为准
SRC0GS22D
具备智能复位和上电锁定功能的智能按钮式开/关控制器
- 描述
- SRCO 器件可监测所连接按钮的状态以及充足的电源电压。使能输出通过 MOSFET 晶体管、DC-DC 转换器、稳压器等为应用供电。若电源电压高于精确的电压阈值，只需按下按钮即可激活使能输出
- 品牌名称
- ST(意法半导体)
- 商品型号
- SRC0GS22D
- 商品编号
- C5268519
- 商品封装
- TDFN-12(2x3)
- 包装方式
- 编带
- 商品毛重
- 0.114克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压监控器 | |
| 输出类型 | 推挽 | |
| 工作电压 | 1.6V~5.5V | |
| 复位有效电平 | 低电平有效 | |
| 阈值电压 | 3.4V |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | 1 | |
| 手动复位 | 有 | |
| 看门狗定时器 | 无 | |
| 复位超时 | 240ms | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 静态电流(Iq) | 600nA |
商品概述
SRCO 器件可监测所连接按钮的状态以及充足的电源电压。使能输出通过 MOSFET 晶体管、DC-DC 转换器、稳压器等控制应用的电源。如果电源电压高于精确的电压阈值，只需按下按钮即可使能输出。工厂可选的电源电压阈值由高精度且具有温度补偿的参考源确定。在正常运行期间按下按钮会触发中断，可用于请求系统关机。若检测到欠压，也会触发中断。长按一个按钮（PB）或两个按钮（PB 和 SR），根据所选选项，可触发复位或禁用应用电源。
商品特性
- 工作电压 1.6 V 至 5.5 V
- 待机电流低至 0.6 μA
- 由外部 CsRD 驱动的可调智能复位断言延迟时间
- 上电持续时间主要由按钮按下时间决定
- 消抖的 PB 和 SR 输入
- PB 和 SR ESD 输入可承受高达 ±15 kV（空气放电）、±8 kV（接触放电）的电压
- 高电平有效或低电平有效使能输出选项（EN 或 EN）可控制 MOSFET、DCDC 转换器、稳压器等
- 由按钮驱动的安全启动、中断、智能复位或关机功能
- 精度为 1% 的精确 1.5 V 电压参考源
应用领域
- 可穿戴活动追踪器
- 智能手表
- 智能眼镜
