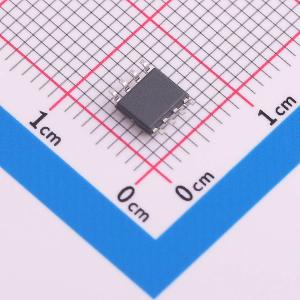

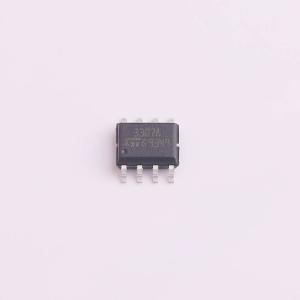

温馨提醒：图片仅供参考，商品以实物为准
MC33078D
低噪声运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MC33078 器件是一款单片双运算放大器，特别适用于音频应用。它具有低电压噪声（4.5 nV/√Hz）和高频性能（增益带宽积为 15 MHz，压摆率为 7 V/µs）。此外，MC33078 器件的失真极低（0.002%），相位/增益裕度出色。输出级可实现大输出电压摆幅，以及对称的灌电流和拉电流。
- 品牌名称
- ST(意法半导体)
- 商品型号
- MC33078D
- 商品编号
- C5268495
- 商品封装
- SO-8
- 包装方式
- 管装
- 商品毛重
- 0.194克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 15MHz | |
| 输入失调电压(Vos) | 23mV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 7V/us | |
| 输入偏置电流(Ib) | 800nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 10nA | |
| 噪声密度(eN) | 4.5nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 100dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 4mA | |
| 输出电流 | 29mA | |
| 工作温度 | -40℃~+125℃ | |
| 双电源(Vee~Vcc) | -15V~15V |
商品概述
MC33078 器件是一款单片双运算放大器，特别适用于音频应用。 它具有低电压噪声（4.5 nV/√Hz）和高频性能（增益带宽积为 15 MHz，压摆率为 7 V/µs）。 此外，MC33078 器件的失真极低（0.002%），相位/增益裕度出色。 输出级可实现大输出电压摆幅，以及对称的灌电流和拉电流。
商品特性
- 低电压噪声：4.5 nV/√Hz
- 高增益带宽积：15 MHz
- 高压摆率：7 V/µs
- 低失真：0.002%
- 大输出电压摆幅：+14.3 V / -14.6 V
- 低输入失调电压
- 出色的频率稳定性
- 2 kV ESD 保护
