温馨提醒：图片仅供参考，商品以实物为准

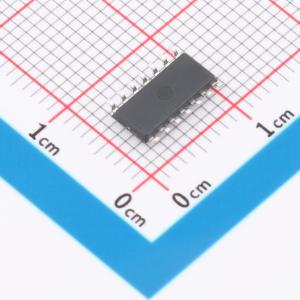

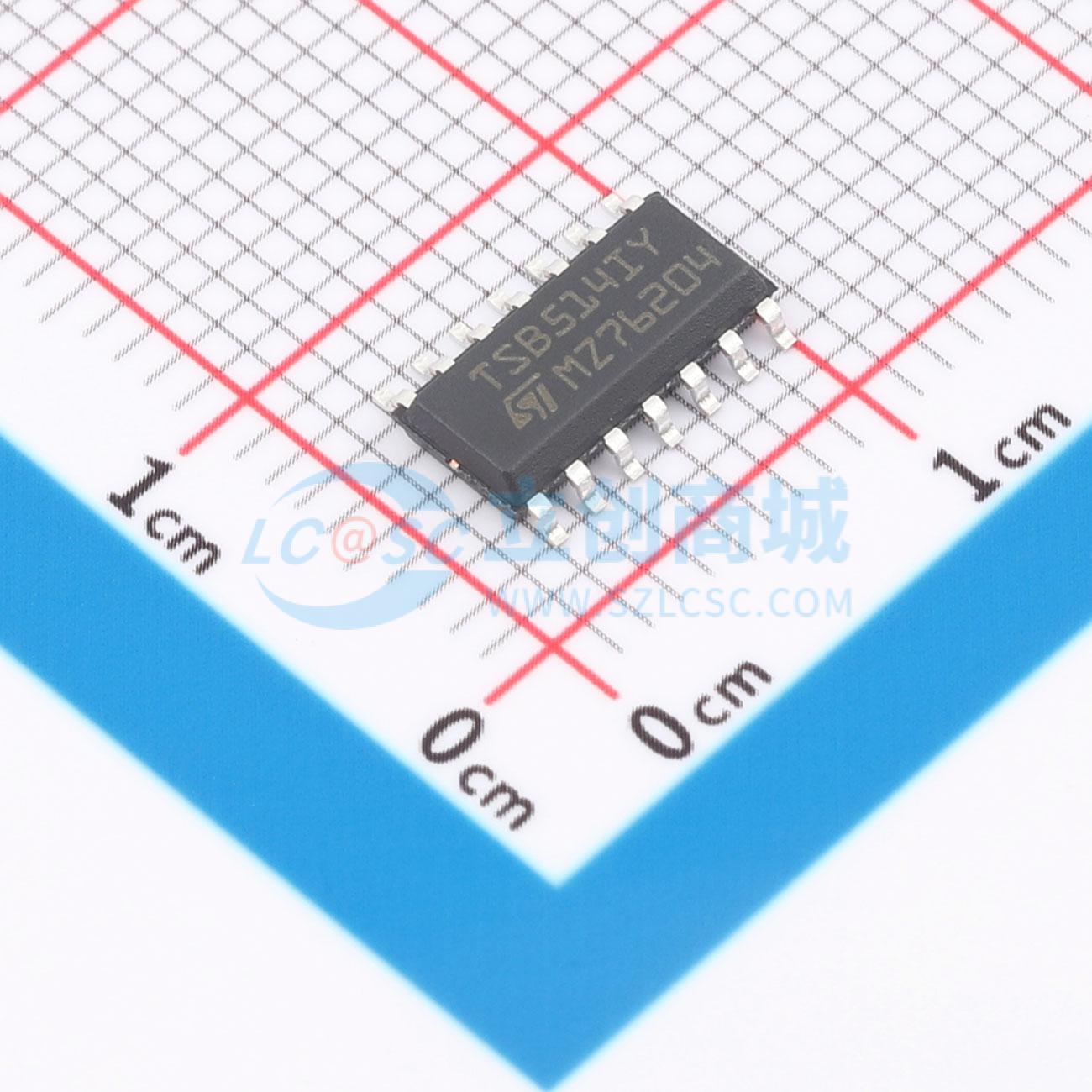

TSB514IYDT
轨到轨输入和输出，36V，6 MHz运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TSB511、TSB512、TSB514 是一系列带宽为 6 MHz 的放大器，具有轨到轨输入和输出特性，可保证在 2.7 至 36 V 单电源以及 ±1.35 V 至 ±18 V 双电源下工作。这些放大器的优势在于能提供大范围的电源电压和较宽的带宽。
- 品牌名称
- ST(意法半导体)
- 商品型号
- TSB514IYDT
- 商品编号
- C5268479
- 商品封装
- SO-14
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 6MHz | |
| 输入失调电压(Vos) | 1.5mV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 3V/us | |
| 输入偏置电流(Ib) | 200nA | |
| 输入失调电流(Ios) | 10nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 12nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 105dB | |
| 静态电流(Iq) | 1.8mA | |
| 输出电流 | 50mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.7V~36V | |
| 双电源电压(Vee~Vcc) | -18V~-1.35V；1.35V~18V | |
| 功能特性 | EMI滤波/RF抑制 |
商品概述
TSB511、TSB512、TSB514系列是带宽为6MHz的放大器，具有轨到轨输入和输出特性，可在2.7V至36V单电源以及±1.35V至±18V双电源下稳定工作。该系列放大器的优势在于提供较宽的电源电压范围和带宽。宽带宽、压摆率、低噪声与轨到轨能力的组合，使其适用于滤波器、电源和电机控制、执行器驱动以及电阻式传感器等多种应用场景。
商品特性
- 轨到轨输入和输出
- 低失调电压：最大1.5mV
- 宽电源电压范围：2.7V至36V
- 增益带宽积：6MHz
- 压摆率：3V/μs
- 低噪声：12nV/√Hz
- 集成EMI滤波器
- 2kV HBM ESD耐受性
- 扩展温度范围：-40℃至+125℃
- 提供汽车级版本
- 封装类型：TSSOP14、S014、MiniSO8、S08、SOT23-5
应用领域
- 高侧和低侧电流检测
- 霍尔效应传感器
- 测试和测量设备
- 电机控制
- 工业过程控制
- 应变仪
