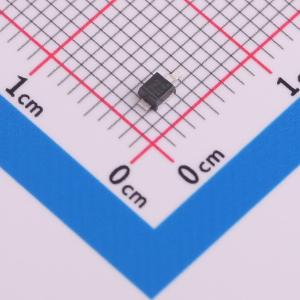

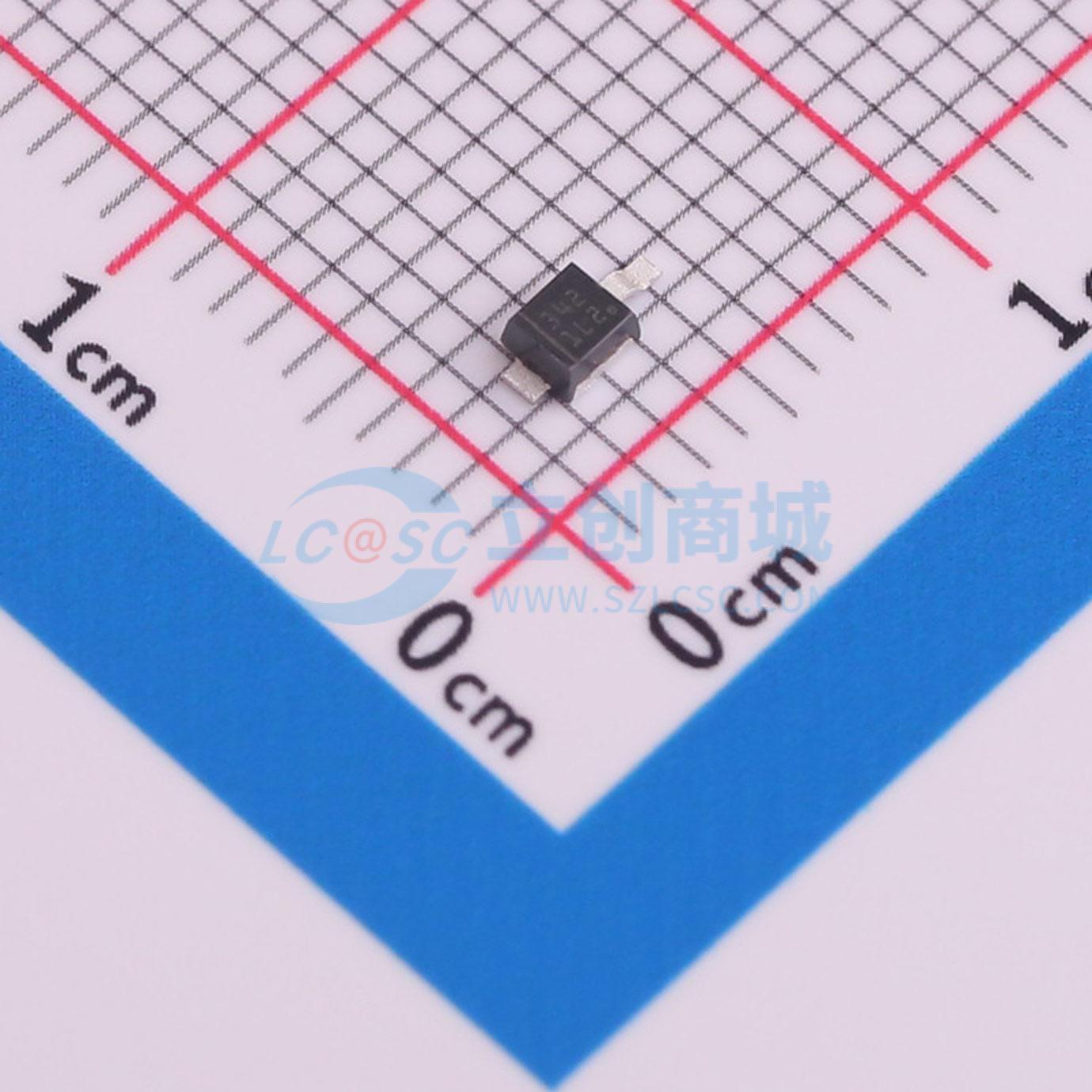

STPS1L20M
电压:20V 电流:1A
- 描述
- 20 V、1 A STmite低压降功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS1L20M
- 商品编号
- C5268318
- 商品封装
- DO-216AA
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 370mV@1A | |
| 直流反向耐压(Vr) | 20V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 1A | |
| 反向电流(Ir) | 75uA@20V | |
| 非重复峰值浪涌电流 (Ifsm) | 50A |
商品概述
单肖特基整流器，适用于开关模式电源和高频DC-DC转换器。采用STmite封装，该器件适用于低压、高频逆变器、续流和极性保护应用。
商品特性
- 导通损耗极小
- 开关损耗可忽略不计
- 开关速度极快
- 正向压降低，可提高效率并延长电池寿命
- 热阻低
- 雪崩能力已明确规定
应用领域
- 开关模式电源
- 高频DC-DC转换器
- 低压高频逆变器
- 续流应用
- 极性保护应用
- 电池供电设备（蜂窝电话、笔记本电脑、PDA、打印机）
- 充电器
- PCMCIA卡 技术公式：
- dPtot/dTj >1/Rth(j-a)（二极管在独立散热片上的热失控条件）
- tp=380μs δ<2%（脉冲测试条件）
- P=0.31×IF(AV)+0.06IF²(RMS)（传导损耗评估公式）
- Cu=35μm（印刷电路板铜层厚度典型值）
