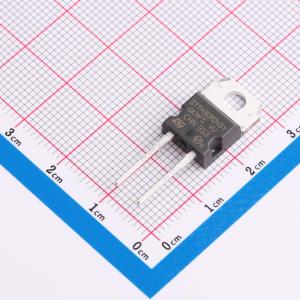

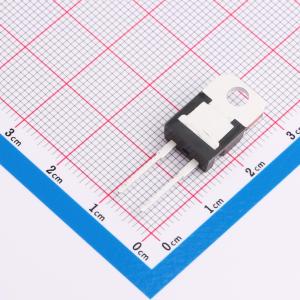

温馨提醒：图片仅供参考，商品以实物为准
STTH30R04DY
耐压:400V 电流:30A 反向恢复时间：100ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 汽车级400 V、30 A超高速二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH30R04DY
- 商品编号
- C5268272
- 商品封装
- TO-220AC
- 包装方式
- 管装
- 商品毛重
- 2.73克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 1.55V@30A | |
| 直流反向耐压(Vr) | 400V | |
| 整流电流 | 30A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 15uA@400V | |
| 反向恢复时间(Trr) | 100ns | |
| 工作结温范围 | -40℃~+175℃ | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | 280A |
商品概述
该二极管采用无妥协的高质量设计，具有低漏电流、特性可重复和固有坚固性。评估传导损耗可使用公式P=0.95×I_F(AV)+0.01×I_F²(RMS)。脉冲测试条件包括：t_p=5ms，δ<2%；t_p=380μs，δ<2%。
商品特性
- 超快开关
- 低反向电流
- 低热阻
- 减少开关和传导损耗
- 高结温
- 符合AEC-Q101标准
- 符合ECOPACK®2标准
- 无铅封装
- 冷却方式：传导
- 推荐扭矩值：0.4至0.6牛米
应用领域
- 需要长期可靠性的重型应用
