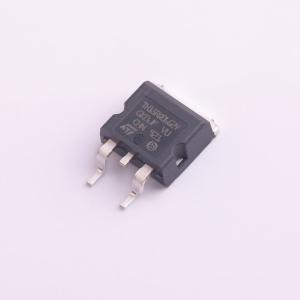

STTH15RQ06G2Y-TR
耐压:600V 电流:15A 反向恢复时间：50ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 汽车级600 V、15 A Turbo 2超快软恢复二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH15RQ06G2Y-TR
- 商品编号
- C5268261
- 商品封装
- D2PAKHV
- 包装方式
- 编带
- 商品毛重
- 1.74克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 2.95V@15A | |
| 直流反向耐压(Vr) | 600V | |
| 整流电流 | 15A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 20uA@600V | |
| 反向恢复时间(Trr) | 50ns | |
| 工作结温范围 | -40℃~+175℃ | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | 120A |
商品概述
STTH15RQ06-Y是为LLC全桥拓扑中需要高压次级整流的应用而开发的。它也适用于开关电源、汽车应用和工业应用，作为整流、续流和钳位二极管。
商品特性
- AEC-Q101合格
- 高结温能力
- 超快且具有软恢复特性
- 低反向电流
- 低热阻
- 降低开关和传导损耗
- PPAP能力
- D²PAK HV爬电距离（阳极到阴极）最小5.38mm（带顶部涂层）
- VRRM在-40℃至175℃范围内有保证
- ECOPACK®2兼容（DO-247、TO-220AC）
- 传导损耗计算公式：P=1.05×I_F(AV)+0.053×I_F²（RMS）
应用领域
- 输出整流
- PFC
- UPS
- 空调
- 充电站
