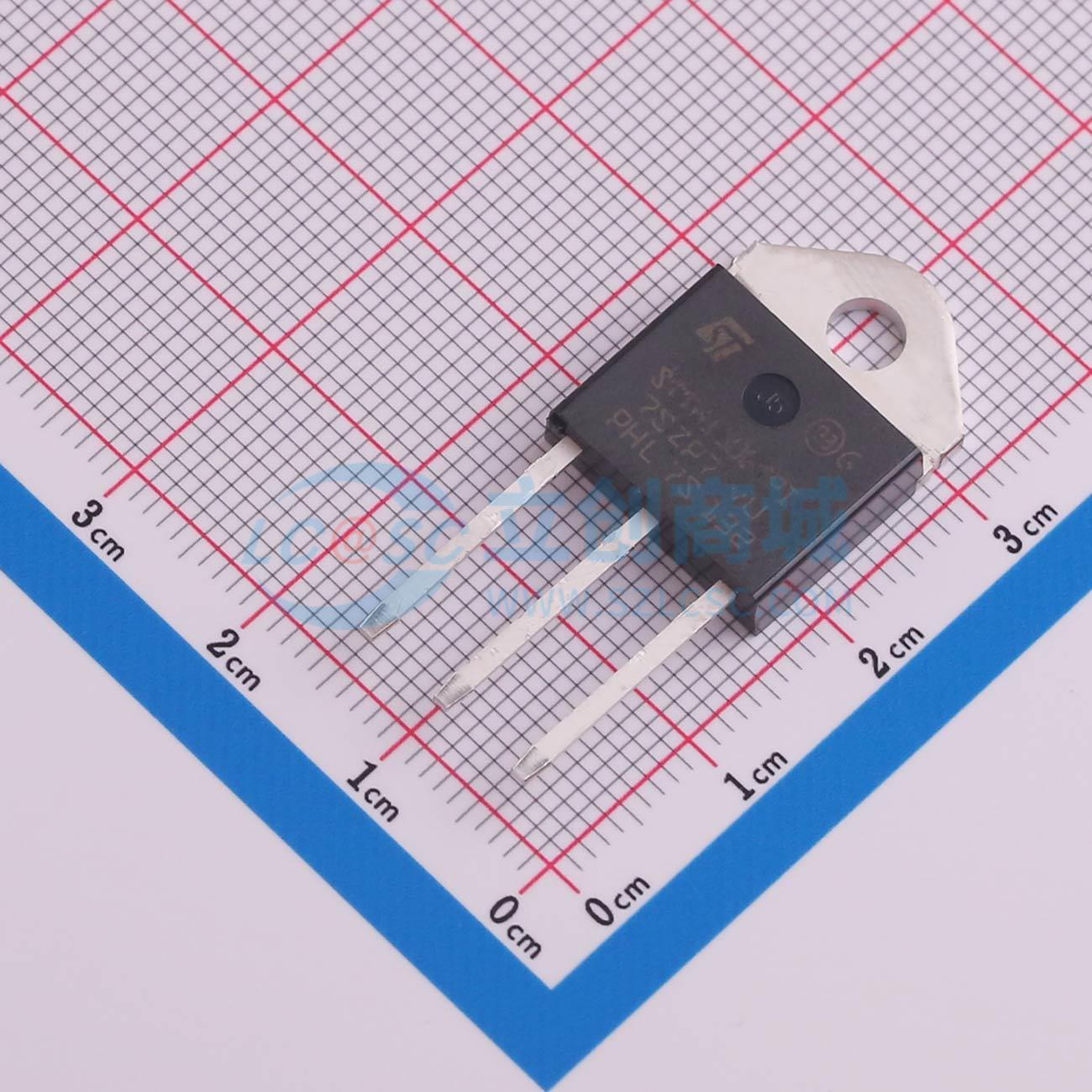

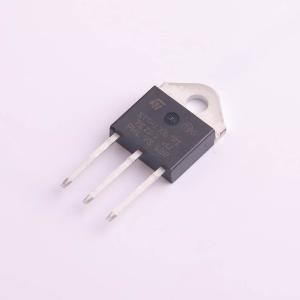

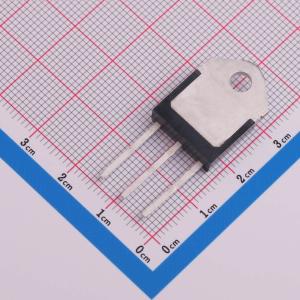

温馨提醒：图片仅供参考，商品以实物为准
STTH1506TPI
耐压:600V 电流:15A 反向恢复时间：16ns 停产
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 600 V、15 A 3引线串联超高速升压二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH1506TPI
- 商品编号
- C5268244
- 商品封装
- TOP-3I
- 包装方式
- 管装
- 商品毛重
- 4.66克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1对串联式 | |
| 正向压降(Vf) | 3.6V@15A | |
| 直流反向耐压(Vr) | 600V | |
| 整流电流 | 15A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 20uA | |
| 反向恢复时间(Trr) | 16ns | |
| 工作结温范围 | - | |
| 耗散功率(Pd) | 50W | |
| 非重复峰值浪涌电流 (Ifsm) | 130A |
商品概述
TURBOSWITCH "H"是一款由两个300V芯片串联组成的高性能二极管。TURBOSWITCH "H"系列在高dI/F/dt运行时可大幅降低相关MOSFET的损耗。
商品特性
- 特别适合作为连续模式功率因数校正器和硬开关条件下的升压二极管
- 设计用于高di/dt操作
- 超快恢复电流，可与GaAs器件竞争
- 允许缩小MOSFET和散热器的尺寸
- 内部陶瓷绝缘器件，两个300V二极管具有相同的热条件
- 绝缘（2500V RMS）允许放置在与MOSFET相同的散热器上，且可灵活安装在公共或单独的散热器上
- 匹配二极管适用于典型的PFC应用，无需电压平衡网络
- 电容C=7pF
- 脉冲测试：tp=5ms，δ<2%；tp=380us，δ<2%
- 评估最大传导损耗使用公式：P=1.8×I_F(A V)=0.053×I_F²(MS)
- 环氧树脂符合UL94 V0标准
应用领域
- 连续模式功率因数校正器
- 硬开关条件下的升压二极管应用
- 典型的PFC应用
