温馨提醒：图片仅供参考，商品以实物为准

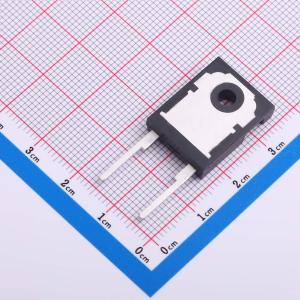

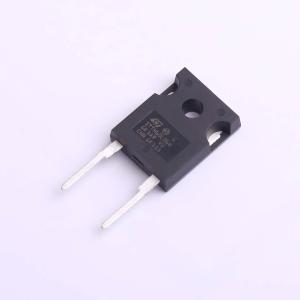

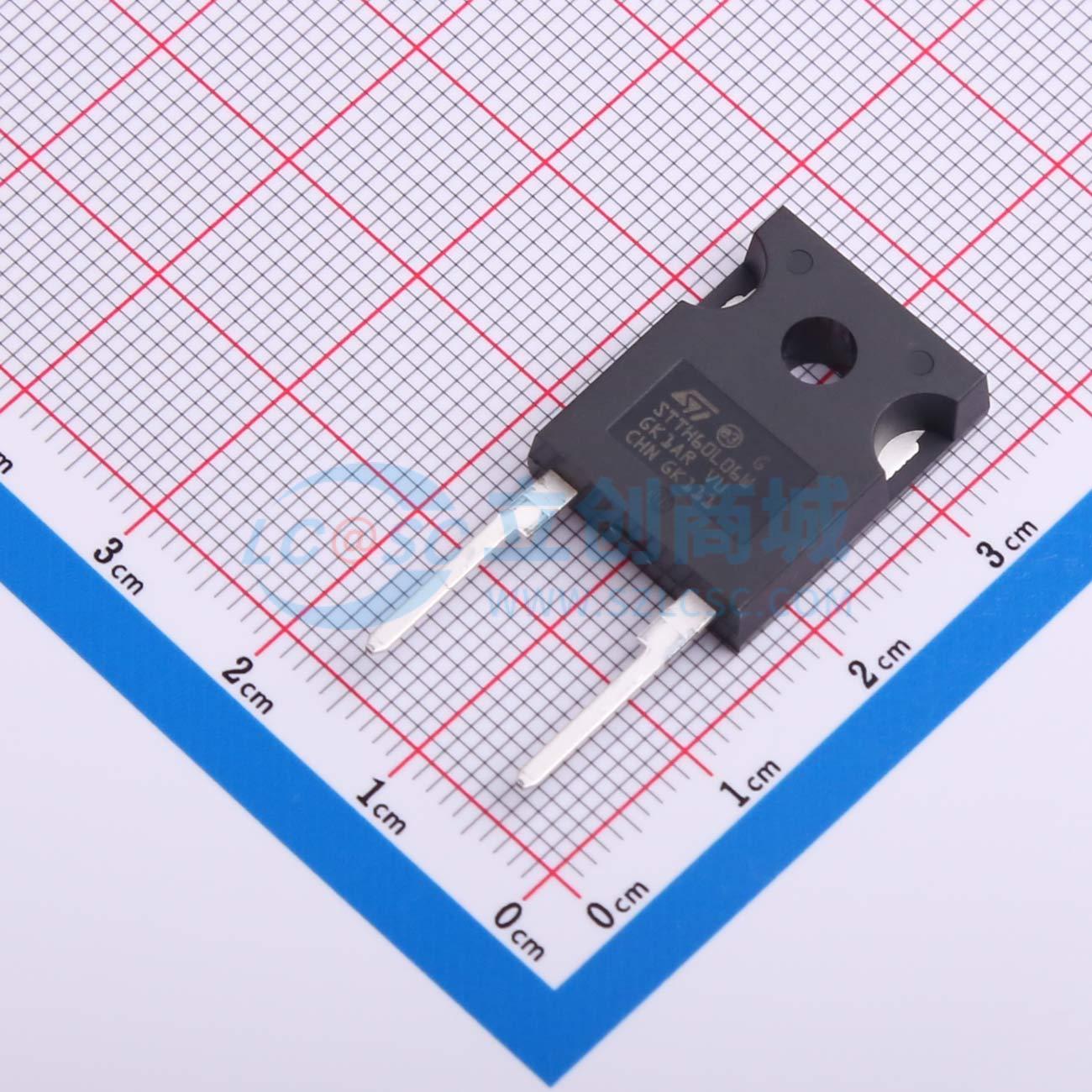

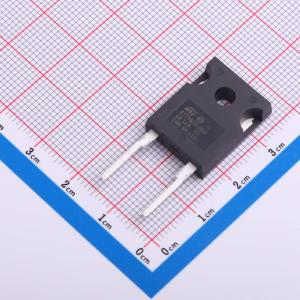

STTH60L06W
600V 60A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 600 V、60 A低压降超高速二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH60L06W
- 商品编号
- C5268246
- 商品封装
- DO-247
- 包装方式
- 管装
- 商品毛重
- 4.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | - | |
| 正向压降(Vf) | 1.55V@60A | |
| 直流反向耐压(Vr) | 600V | |
| 整流电流 | 60A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 50uA@600V | |
| 反向恢复时间(Trr) | 105ns | |
| 工作结温范围 | - | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | 600A |
商品概述
STTH60L06采用ST Turbo 2 600V技术，封装为DO-247 STTH60L06W。封装材料环氧树脂符合UL94 V0标准，冷却方式为传导（C），推荐扭矩值为0.55至1.0N·m。由于其低V_F特性，该器件在续流应用中表现出高性能。评估最大传导损耗可使用以下公式：P=0.93×I_F(AV)+0.0045I_F²(RMS)。
商品特性
- 超快开关
- 低反向电流
- 低热阻
- 减少开关和传导损耗
应用领域
- 开关电源
- 工业应用（作为整流和断续模式PFC升压二极管）
- 续流应用
