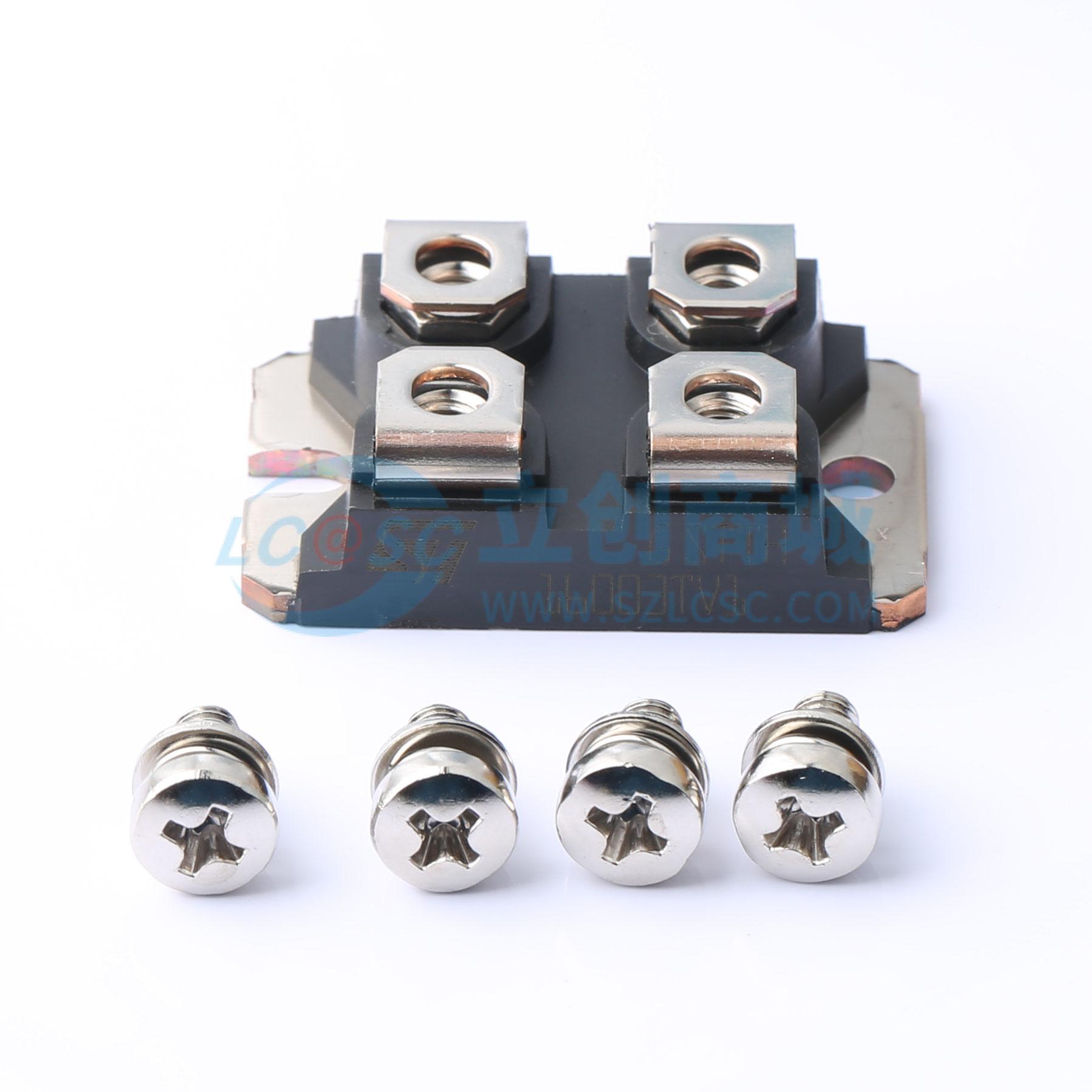

STTH16003TV1
5件套 耐压:300V 电流:160A 反向恢复时间：80ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 300 V，160 A超高速二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH16003TV1
- 商品编号
- C5268240
- 商品封装
- ISOTOP
- 包装方式
- 管装
- 商品毛重
- 42.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 2个独立式 | |
| 正向压降(Vf) | 1.2V@80A | |
| 直流反向耐压(Vr) | 300V | |
| 整流电流 | 160A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 200uA@300V | |
| 反向恢复时间(Trr) | 80ns | |
| 工作结温范围 | - | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | 800A |
商品概述
双整流器，采用ISOTOP绝缘封装。
商品特性
- 兼具恢复性能和反向电压性能
- 超快、软且无噪声的恢复特性
- 绝缘封装：ISOTOP
- 绝缘电压：2500 V rms
- 电容：<45 pF
- 低电感和低电容简化布局
应用领域
- 开关模式电源
- 高频DC-DC转换器
- 低压高频逆变器
- 续流操作
- 焊接设备
- 电信电源
