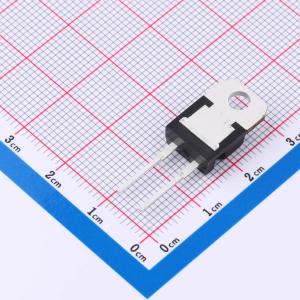

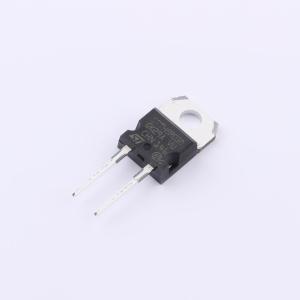

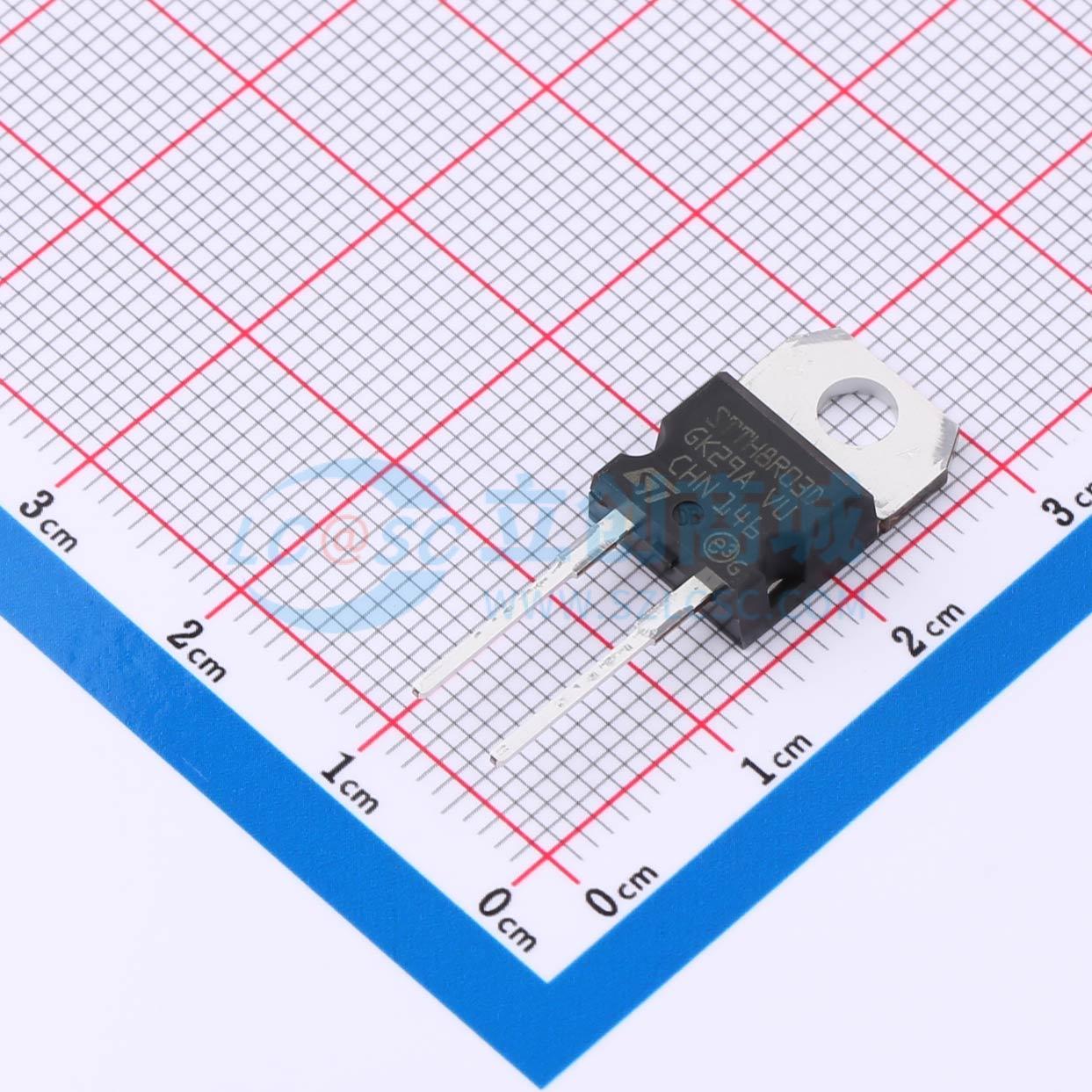

温馨提醒：图片仅供参考，商品以实物为准
STTH8R03D
耐压:300V 电流:8A 反向恢复时间：30ns
- 描述
- 300 V、8 A高效超高速二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH8R03D
- 商品编号
- C5268236
- 商品封装
- TO-220AC
- 包装方式
- 管装
- 商品毛重
- 2.884克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | - | |
| 正向压降(Vf) | 1.8V@8A | |
| 直流反向耐压(Vr) | 300V | |
| 整流电流 | 8A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10uA@300V | |
| 反向恢复时间(Trr) | 30ns | |
| 工作结温范围 | - | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | 80A |
商品概述
TURBOSWITCH R是一款高性能二极管。该TURBOSWITCH系列在高dIF/dt运行时可大幅降低相关MOSFET的损耗，适用于高频离线开关电源（SMPS）和DC/DC转换器。
商品特性
- 专为高频应用设计，超快恢复性能可与GaAs器件媲美。
- 可减小缓冲器和散热器的尺寸。
- 提供D²PAK（型号STTH8R03G）和TO-220AC（型号STTH8R03D）封装。
- TO-220AC封装的推荐扭矩值为0.55N.m，最大扭矩值为0.7N.m。
- 环氧树脂符合UL94 V0标准。
应用领域
- 高频离线开关电源（SMPS）
- DC/DC转换器
