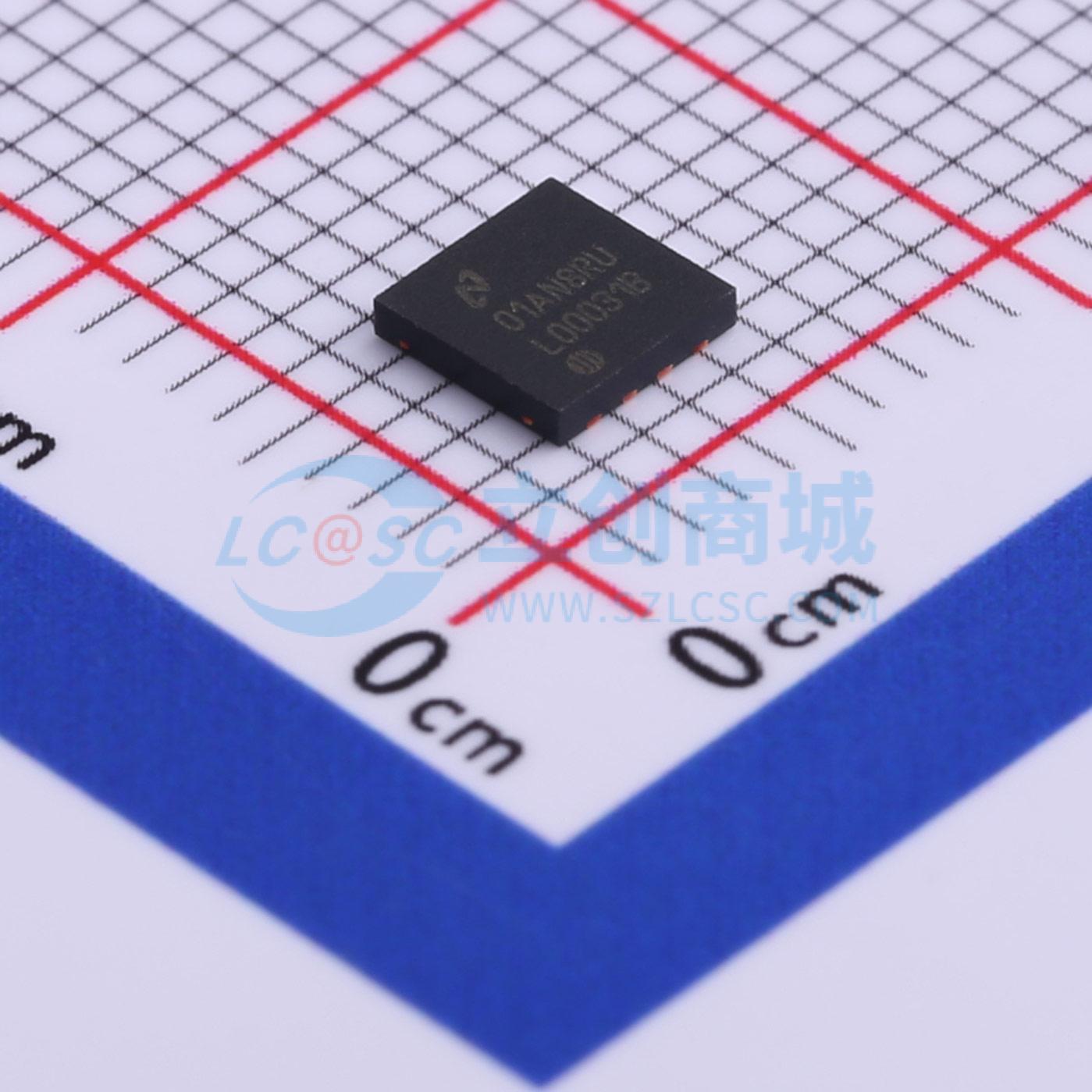

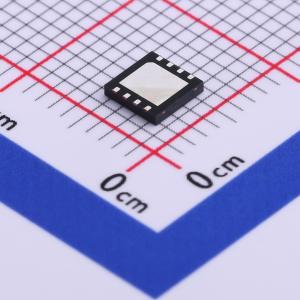

温馨提醒：图片仅供参考，商品以实物为准
LM5007SD/NOPB
降压型 500mA 9V~75V
- 描述
- LM5007 9V 至 75V 宽输入电压、500mA 恒准时非同步降压稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM5007SD/NOPB
- 商品编号
- C571200
- 商品封装
- WSON-8-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.084克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 9V~75V | |
| 输出电压 | - | |
| 输出电流 | 500mA | |
| 开关频率 | 380kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 500uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 内置LDO稳压器；逐波限流；过流保护 |
商品概述
LM5007是一款75V 0.5A直流/直流降压转换器，集成80V功率MOSFET，具备实现低成本高效率降压稳压器所需的全部功能，集成80V 0.7A N通道降压开关，可在9V至75V的输入电压范围内运行，提供8引脚VSSOP封装和热增强型8引脚WSON封装。该转换器采用滞环控制方案，PWM导通时间与输入电压成反比，工作频率可在负载和输入电压变化时保持相对恒定，无需环路补偿即可提供快速瞬态响应，采用智能电流限制方案，可在减小负载电流折返的同时实现短路保护，还具备带自动恢复功能的热关断、VCC和栅极驱动欠压锁定、最大占空比限幅等保护功能。
商品特性
- 多功能降压直流/直流转换器，工作输入电压范围9V至75V
- 集成80V 0.7A N通道降压开关，内置高电压VCC稳压器
- 支持可调节输出电压，运行高效
- 采用自适应恒定导通时间控制架构，可实现超快速瞬态响应，无需控制环路补偿
- 开关频率近似恒定，PWM导通时间与输入电压成反比变化
- 具备高精度2.5V基准电压，输入静态电流低
- 自带多重保护特性，可实现稳健设计，包含智能电流限制保护、VCC和栅极驱动UVLO保护、带迟滞的热关断保护，支持外部关断控制
- 提供8引脚VSSOP和WSON封装
应用领域
- 非隔离式直流/直流降压稳压器
- 次级侧高电压后稳压器
- 48V汽车系统
