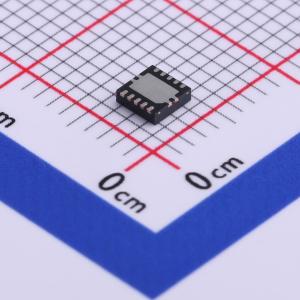

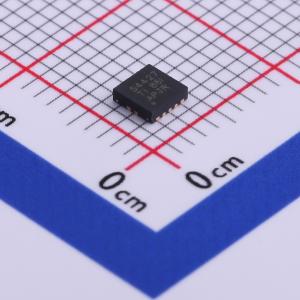

温馨提醒：图片仅供参考，商品以实物为准

TPS54427DRCR

4.5V至18V输入，4A输出同步降压转换器

描述: TPS54427是一款4.5V至18V输入电压范围、4A输出电流的同步降压转换器。采用D-CAP2模式控制,具有快速瞬态响应和低输出纹波。内置高效MOSFET,支持低ESR和陶瓷输出电容器。
品牌名称: TI(德州仪器)
商品型号: TPS54427DRCR
商品编号: C571202
商品封装: VSON-10-EP(3x3)
包装方式: 编带
商品毛重: 0.07克(g)

商品参数

商品概述

TPS54427是一款采用自适应导通时间D-CAP2™模式的同步降压转换器。TPS54427使系统设计人员能够以经济高效、低元件数量和低待机电流的解决方案，完成各种终端设备电源总线稳压器的设计。 TPS54427的主控制环路采用DCAP2™模式控制，无需外部补偿元件即可实现快速瞬态响应。 TPS54427还拥有一项专利电路，使该器件能够适配低等效串联电阻（ESR）输出电容，如POSCAP或SP-CAP，以及超低ESR陶瓷电容。该器件的输入电压（VIN）范围为4.5 V至18 V，输出电压可在0.76 V至7 V之间进行编程设置。该器件还具备可调节的软启动时间功能。 TPS54427提供8引脚DDA封装和10引脚DRC封装，工作温度范围为-40℃至85℃。

商品特性

D-CAP2™模式实现快速瞬态响应
低输出纹波，允许使用陶瓷输出电容
宽VIN输入电压范围：4.5 V至18 V
输出电压范围：0.76 V至7.0 V
高效集成FET，针对低占空比应用进行优化
70 mΩ（高端）和53 mΩ（低端）
高效率，关断时电流小于10 μA
高初始带隙基准精度
可调节软启动
预偏置软启动
650 kHz开关频率（fSW）
逐周期过流限制

应用领域

适用于低压系统的广泛应用
数字电视电源
高清蓝光光盘播放器
网络家庭终端
数字机顶盒（STB）

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	760mV~7V
	输出电流	4A
	开关频率	650kHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
