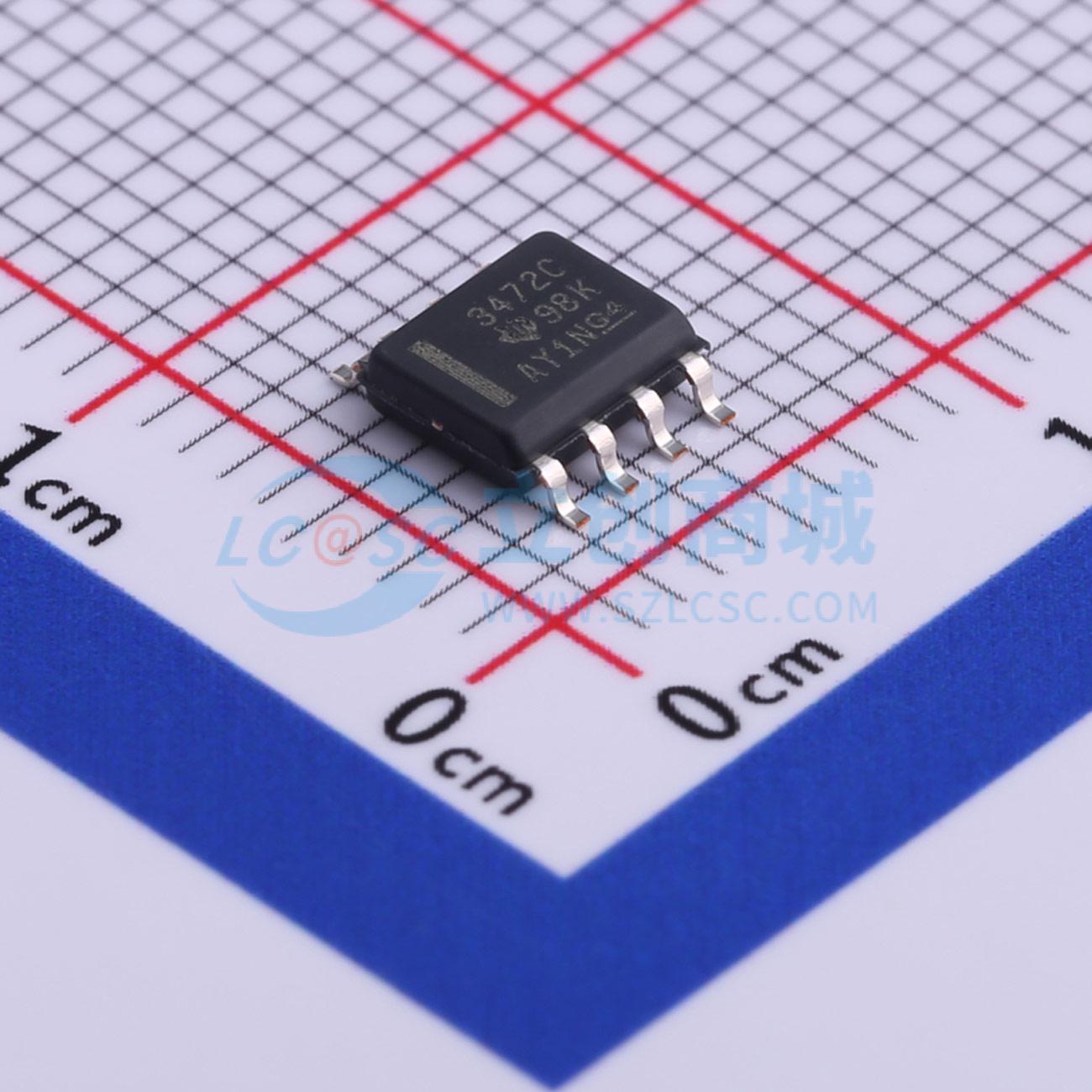

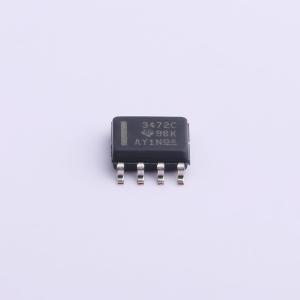

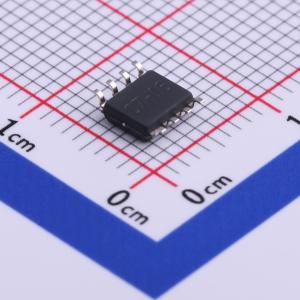

温馨提醒：图片仅供参考，商品以实物为准
TL3472CDR
高转换速率单电源运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TL3472 双通道、36V、4MHz、10V/μs 压摆率、输入接近 V- 的运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TL3472CDR
- 商品编号
- C571203
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.116克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 4MHz | |
| 输入失调电压(Vos) | 10mV | |
| 输入失调电压温漂(Vos TC) | 12uV/℃ | |
| 压摆率(SR) | 13V/us | |
| 输入偏置电流(Ib) | 700nA | |
| 输入失调电流(Ios) | 6nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 49nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 97dB | |
| 静态电流(Iq) | 3.5mA | |
| 输出电流 | 34mA | |
| 工作温度 | 0℃~+70℃ | |
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
TL3472是一款低成本运算放大器，采用双极工艺制造结合创新设计理念，未使用JFET器件技术，可采用双电源供电，尤其适合单电源供电，共模输入电压范围包含地电位；该产品采用达林顿晶体管输入级，全NPN输出结构，可作为MC33072和MC34072运算放大器的替代产品。
商品特性
- 增益带宽积为4MHz
- 压摆率为13V/μs
- 建立速度快，达到0.1精度的建立时间为1.1μs
- 单电源工作电压范围宽，为4V~36V
- 输入共模电压范围宽，包含地电位
- 总谐波失真低，为0.02
- 具备大电容驱动能力，可驱动10000pF电容
- 具备输出短路保护功能
- 输入电阻高，输入失调电压低，增益高
- 输出级无死区交越失真，输出电压摆幅大
- 具备良好的相位裕度和增益裕度
- 开环高频输出阻抗低，源/漏交流频率响应对称
- 正电源电压最大值为18V，负电源电压最大值为-18V
- 差分输入电压最大值为±36V
- 每个输入端输入电流最大值为±1mA
- 输出电流最大值为±80mA
- 流入正电源总电流最大值为80mA，流出负电源总电流最大值为80mA
- 25℃及以下温度下，输出短路电流持续时间无限制
- D封装热阻为97℃/W，P封装热阻为85℃/W
- 工作虚拟结温最高为150℃
- 储存温度范围为-65℃~150℃
