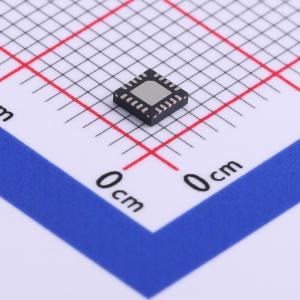

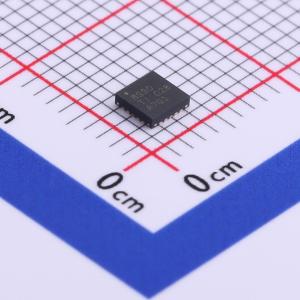

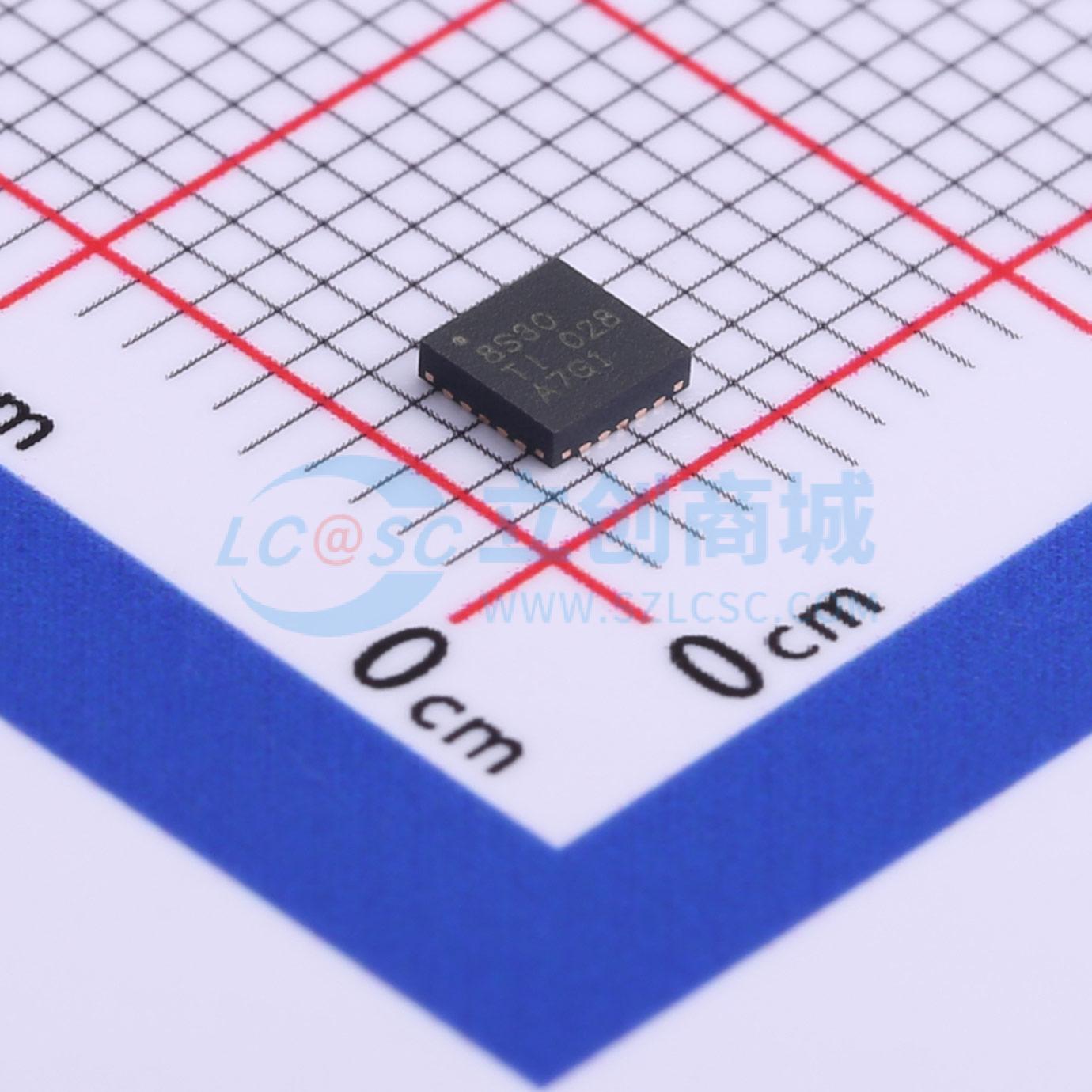

TPD8S300RUKR

TPD8S300是一款单芯片USB Type-C端口保护解决方案，可提供20V VBUS短路过压保护和IEC静电放电（ESD）保护。

自USB Type-C连接器发布以来，市场上推出了许多不符合USB Type-C规范的相关产品和配件。例如，一些USB Type-C电源适配器仅在VBUS线上提供20V电压。此外，USB Type-C连接器还存在一个问题，由于其引脚间距较小，机械扭转和滑动可能导致引脚短路，从而使20V的VBUS与CC和SBU引脚短路。另外，由于Type-C连接器引脚间距较近，人们还担心灰尘和湿气会导致20V的VBUS引脚与CC和SBU引脚短路。

这些不理想的设备和机械故障使得CC和SBU引脚即使仅在5V或更低电压下工作，也需要具备20V耐压能力。TPD8S300通过在CC和SBU引脚上提供过压保护，使这些引脚能够承受20V电压，同时不影响正常工作。该器件在SBU和CC线路上串联了高压场效应晶体管（FET）。当检测到这些线路上的电压超过过压保护（OVP）阈值时，高压开关将断开，从而将系统的其余部分与连接器上的高压隔离开来。

最后，大多数系统要求其外部引脚具备符合IEC 61000-4-2标准的系统级ESD保护。TPD8S300集成了针对CC1、CC2、SBU1、SBU2、DP_T（顶部D+）、DM_T（顶部D–）、DP_B（底部D+）和DM_B（底部D–）引脚的IEC 61000-4-2 ESD保护功能，无需在连接器外部额外使用高压瞬态电压抑制（TVS）二极管。

• 4通道VBUS短路过压保护（CC1、CC2、SBU1、SBU2）：耐受24V直流电压
• 8通道IEC 61000-4-2 ESD保护（CC1、CC2、SBU1、SBU2、DP_T、DM_T、DP_B、DM_B）
• CC1、CC2过压保护FET可承受600mA电流，用于传输VCONN电源
• 集成CC死电池电阻，用于处理移动设备中的死电池情况
• 3mm×3mm WQFN封装

• 笔记本电脑
• 平板电脑
• 智能手机
• 显示器和电视
• 扩展坞
