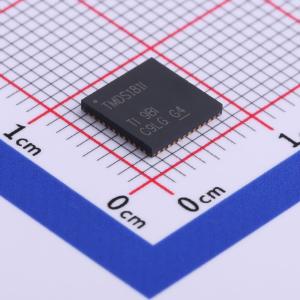

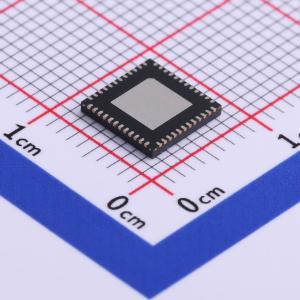

温馨提醒：图片仅供参考，商品以实物为准

TMDS181IRGZR

TMDS181x 6Gbps TMDS Retimer

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 支持HDMI/DVI，数据速率高达6Gbps，具有重定时和均衡功能。
品牌名称: TI(德州仪器)
商品型号: TMDS181IRGZR
商品编号: C571207
商品封装: VQFN-48-EP(7x7)
包装方式: 编带
商品毛重: 0.395克(g)

商品概述

TMDS181x 是一种数字视频接口（DVI）或高清晰度多媒体接口（HDMI™）重定时器。TMDS181x 支持四个 TMDS 通道、音频回传通道（SPDIF_IN/ARC_OUT）和数字显示控制（DDC）接口。TMDS181x 支持高达 6 Gbps 的信号速率，以支持最高分辨率为 4k2k60p 24 位每像素以及高达 WUXGA 16 位色深或更高刷新率的 1080p。TMDS181x 可配置为支持 HDMI2.0a 标准。当数据速率低于 1.0 Gbps 时，TMDS181x 会自动配置为重驱动器；当数据速率高于此值时，则配置为重定时器。重驱动器模式支持 HDMI1.4b，数据速率可达 3.4 Gbps。

TMDS181x 支持双电源轨，VDD 上为 1.2 V，VCC 上为 3.3 V，以降低功耗。实施了多种电源管理方法来减少整体功耗。TMDS181x 支持通过 I2C 或引脚绑定进行固定接收均衡增益或自适应接收均衡控制，以补偿不同长度的输入电缆或板迹线。

商品特性

HDMI输入端口到输出端口，支持高达6 Gbps的数据速率
与HDMI电气参数兼容
在重定时器模式下最高支持6 Gbps
支持4k2k60p和WUXGA 16位色深或1080p更高刷新率
重新定时输入流以补偿随机抖动
自适应接收均衡器或可编程固定均衡器
I2C和引脚带编程
通道间偏斜补偿可达5+位
单端模式ARC支持
链路调试工具，包括RX均衡器后的眼图
48引脚7.105mmx7-10mm间距VQFN封装
扩展商用温度支持0°C至85°C (TMDS181)
工业温度支持：-40°C至85°C (TMDS181I)

应用领域

数字电视
数字投影机
音视频设备
蓝光DVD
显示器
台式机/一体机
活动电缆

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	其他接口
	接口类型	DDC；I2C；HDMI；DVI；ARC

	属性	参数值
	数据速率	6Gbps
	工作温度	0℃~+85℃
