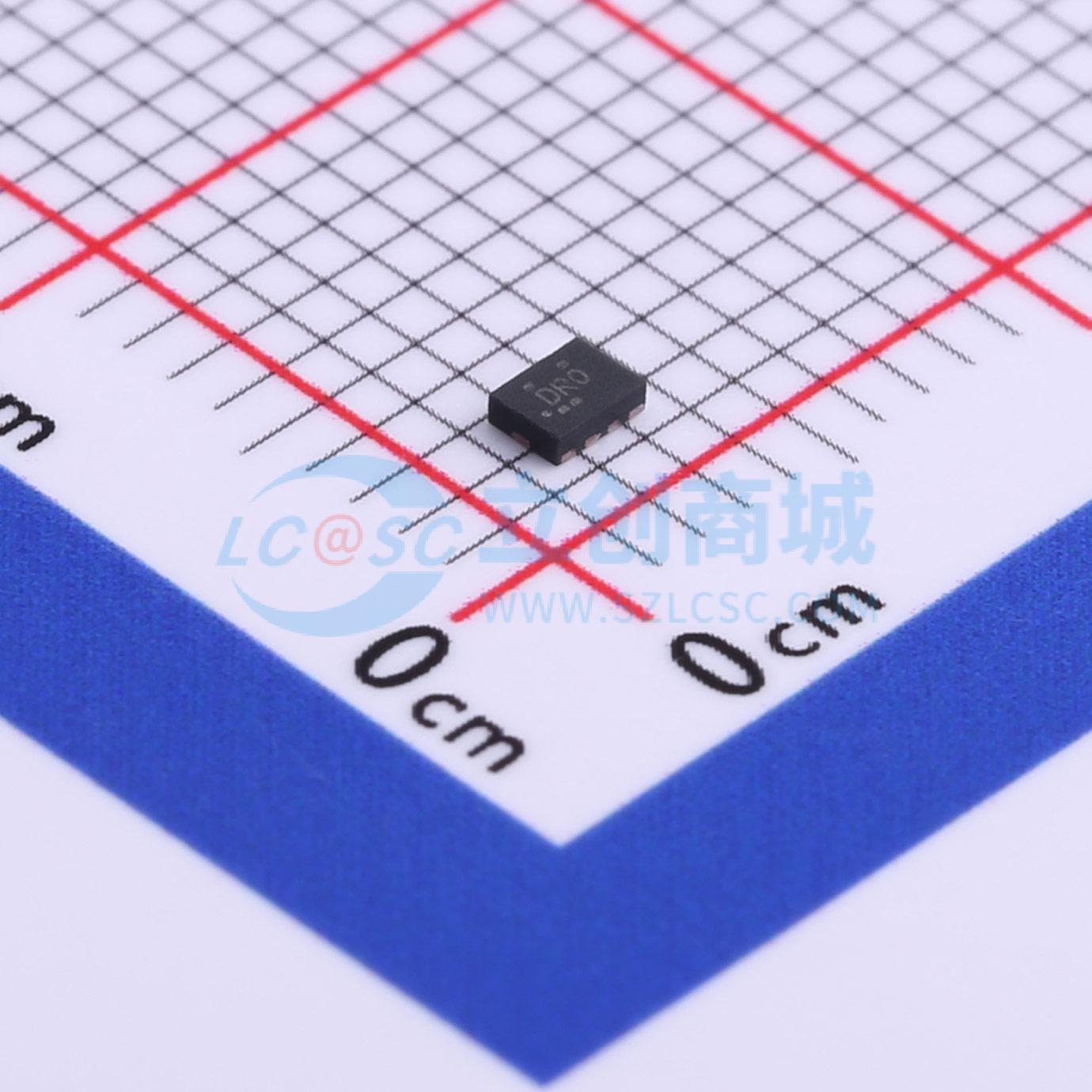

温馨提醒：图片仅供参考，商品以实物为准
TS3USB3000MRSER
TS3USB3000 DPDT USB 2.0 高速和移动高带宽链接 (MHL) 6.1-GHz 切换器
SMT扩展库PCB免费打样
- 描述
- TS3USB3000 DPDT USB 2.0 高速 (480Mbps) 和移动高清链接 (MHL) 开关
- 品牌名称
- TI(德州仪器)
- 商品型号
- TS3USB3000MRSER
- 商品编号
- C571204
- 商品封装
- UQFN-10(1.5x2)
- 包装方式
- 编带
- 商品毛重
- 0.055克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 电源极性 | 单电源 | |
| 工作电压 | 2.3V~4.8V | |
| 输入数/输出数 | 2/4 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 100ps@2.3V~4.8V,5pF | |
| 静态电流(Iq) | 5uA |
商品概述
TS3USB3000 设备是一款双刀双掷（DPDT）多路复用器，它在同一封装中集成了高速移动高清链接（MHL）开关和高速USB 2.0（480 Mbps）开关。这些配置允许系统设计者使用通用的USB或Micro-USB连接器同时处理MHL视频信号和USB数据。
TS3USB3000 的 Vcc 范围为 2.3 V 至 4.8 V，并支持过压耐受（OVT）特性，这使得 I/O 引脚能够承受过压条件（高达 5.5 V）。断电保护功能在无电源时强制所有 I/O 引脚处于高阻态，从而在这种情况下完全隔离信号线而不会产生过多的漏电流。TS3USB3000 的选择引脚与 1.8 V 控制电压兼容，允许它们直接与来自移动处理器的通用 I/O（GPIO）接口。
TS3USB3000 采用小型 10 引脚 UQFN 封装，尺寸仅为 1.5 mm x 2 mm，使其成为移动应用的理想选择。
应用领域
- 智能手机
- 平板电脑
- 移动便携设备
- 数字静止相机
