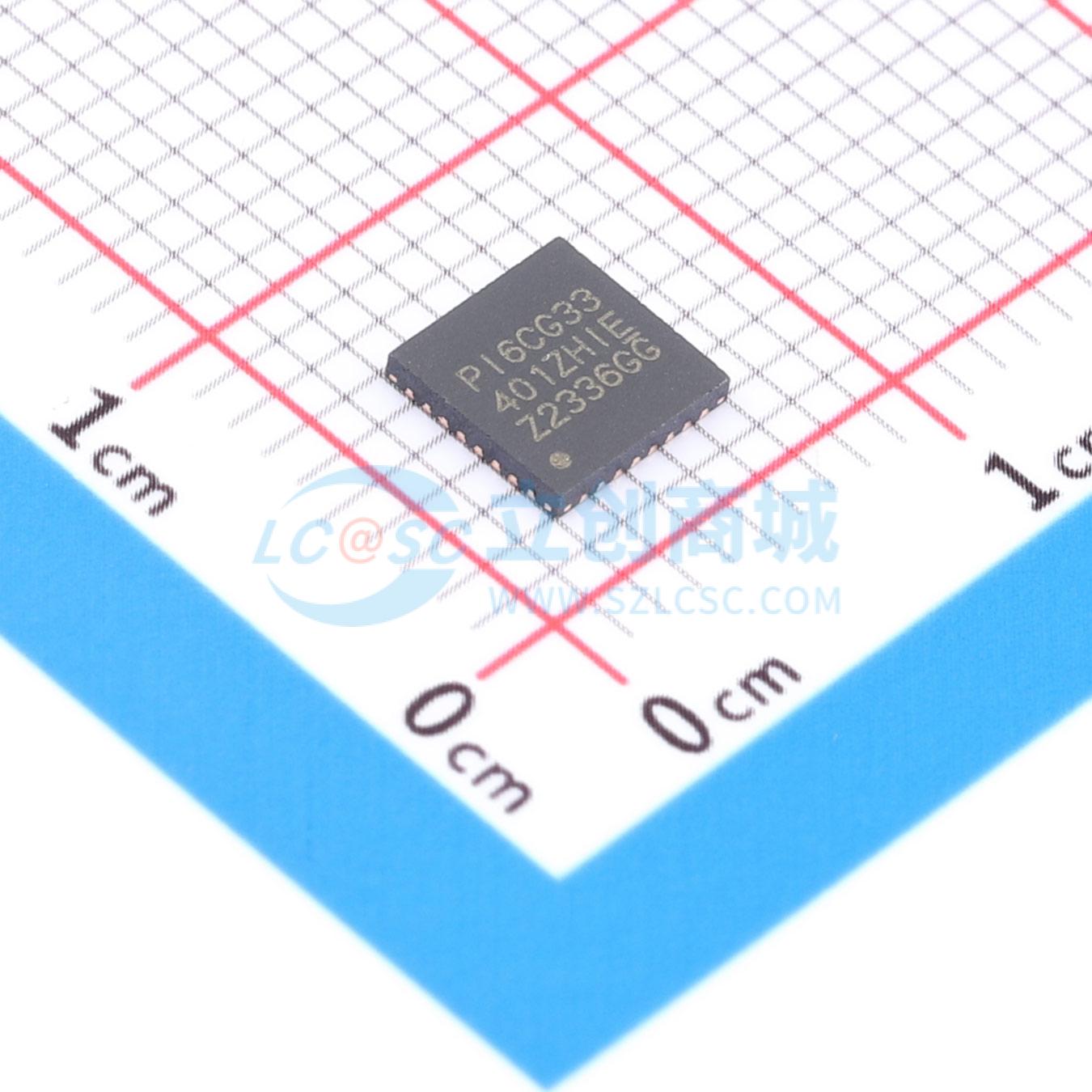

温馨提醒：图片仅供参考，商品以实物为准
PI6CG33401ZHIEX
PI6CG33401ZHIEX
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- DIODES(美台)
- 商品型号
- PI6CG33401ZHIEX
- 商品编号
- C5246026
- 商品封装
- TQFN-32(5x5)
- 包装方式
- 编带
- 商品毛重
- 1.46克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 时钟发生器/频率合成器/PLL | |
| 最大输出频率 | 100MHz | |
| 工作电压 | 3.135V~3.465V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 4 | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 内置锁相环；扩展频谱；协议专用时钟生成 |
商品概述
一款四输出的极低功耗PCIe Gen1/Gen2/Gen3/Gen4/Gen5时钟发生器。它使用25MHz晶体或CMOS参考信号作为输入，通过片上终端生成100MHz低功耗差分HCSL输出。片上终端可节省16个外部电阻，使布局更简单。还提供一个额外的缓冲参考输出，为其他电路提供低噪声参考。 它采用专有PLL设计，实现了满足PCIe Gen1/Gen2/Gen3/Gen4/Gen5要求的极低抖动。还可通过SMBUS提供不同压摆率和幅度等多种选项，方便用户轻松配置器件，为其各自的电路板获得最佳性能。该器件还支持可选的扩频选项，以降低各种应用中的电磁干扰。
商品特性
- 3.3V供电电压
- 晶体/CMOS输入：25MHz
- 四个带片上终端的差分低功耗HCSL输出
- 默认输出阻抗ZOUT = 100Ω
- 独立输出使能
- 参考CMOS输出
- 每个输出的可编程压摆率和输出幅度
- 差分输出在PLL锁定前被阻断
- 差分输出可选0%、-0.25%或-0.5%扩频
- 可通过跳线引脚或SMBUS进行配置
- 差分输出间偏斜 < 50ps
- 极低抖动输出
- 差分周期抖动 < 50ps
- 符合PCIe Gen1/Gen2/Gen3/Gen4/Gen5标准
- CMOS参考输出相位抖动
- 扩频关闭时 < 0.3ps RMS
- 扩频开启时 < 1.5ps RMS
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，“绿色”器件
- 封装（无铅且环保）：32引脚5mm×5mm TQFN
