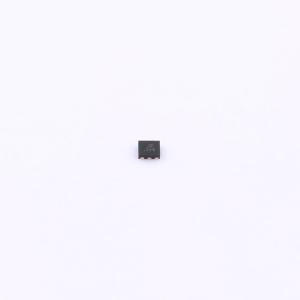

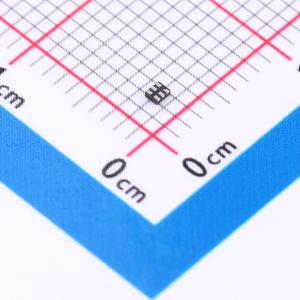

温馨提醒：图片仅供参考，商品以实物为准
AZV5001RA4-7
AZV5001RA4-7
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AZV5001是一款低功耗、高性价比的耳机检测IC，内置带内部迟滞功能的比较器、或门和N沟道集成MOSFET，旨在检测带麦克风耳机的插入情况。 检测引脚的上拉电阻集成在内部；内置电阻分压器为检测左声道音频提供参考电压。或门的逻辑低电平输出表示耳机已正确连接。 AZV5001采用小型化DFN1210 - 6封装，有助于减少PCB板所需空间。
- 品牌名称
- DIODES(美台)
- 商品型号
- AZV5001RA4-7
- 商品编号
- C5246088
- 商品封装
- X2-DFN1210-6
- 包装方式
- 编带
- 商品毛重
- 0.056克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 单路 | |
| 传播延迟(tpd) | 480ns | |
| 共模抑制比(CMRR) | - | |
| 输出类型 | 开漏 |
| 属性 | 参数值 | |
|---|---|---|
| 输出模式 | CMOS | |
| 静态电流(Iq) | 7.5uA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 1.6V~5V |
商品概述
AZV5001是一款低功耗、高性价比的耳机检测IC，内置带内部迟滞功能的比较器、或门和N沟道集成MOSFET，旨在检测带麦克风耳机的插入情况。 检测引脚的上拉电阻集成在内部；内置电阻分压器为检测左声道音频提供参考电压。或门的逻辑低电平输出表示耳机已正确连接。 AZV5001采用小型化DFN1210 - 6封装，有助于减少PCB板所需空间。
商品特性
- 低电源电流：7.5μA（典型值）@ VCC = 1.8V
- 电源电压范围：1.6~5.0V
- 集成比较器、或门和N沟道MOSFET
- MIC引脚为开漏输出
- DFN1210 - 6：采用“绿色”模塑料（无溴、锑）
- 完全无铅，完全符合RoHS标准
- 无卤素和锑，“绿色”器件
应用领域
- 手机
- 平板电脑
- 电池供电设备
- 报警和安全系统
