温馨提醒：图片仅供参考，商品以实物为准

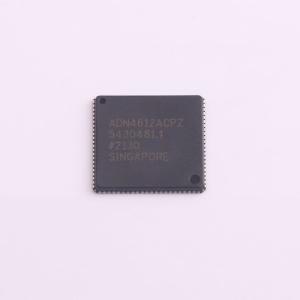

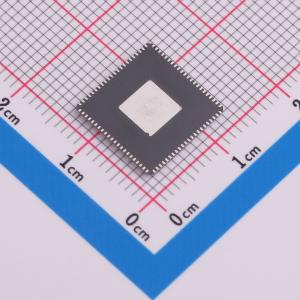

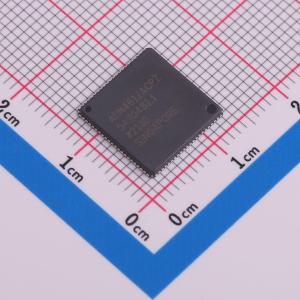

ADN4612ACPZ
11.3 Gbps, 12 X 12 数字交叉点开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 11.3Gbps12×12数字交叉开关
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADN4612ACPZ
- 商品编号
- C5246129
- 商品封装
- LFCSP-88(12x12)
- 包装方式
- 编带
- 商品毛重
- 0.472克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 通道数 | 12 |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ |
商品概述
ADN4612是一款12x12异步、协议无关的数字交叉点开关，具有12个差分PECL-/CML兼容输入和12个差分CML输出。它针对高达每端口11.3 Gbps的非归零（NRZ）信号进行了优化。每个端口提供可编程输入均衡、信号丢失（LOS）检测、可编程输出摆幅以及输出预加重/去加重。ADN4612无阻塞开关核心实现了一个12x12交叉矩阵，并通过串行控制接口支持独立通道切换。ADN4612具有低延迟和极低的通道间偏斜。它采用88引脚LFCSP封装，工作温度范围为-40°C至+85°C。
商品特性
- 每端口 DC 至 11.3 Gbps，NRZ 数据速率
- 多时间常数，可编程接收均衡
- 在 10.3125 Gbps 下补偿 25 英寸的 FR408
- 在 11.3 Gbps 下补偿 15 英寸的 FR408
- 6 抽头可编程发送前馈均衡 (FFE)
- 在 10.3125 Gbps 下补偿 15 英寸的 FR408
- 在 11.3 Gbps 下补偿 10 英寸的 FR408
- 每通道在 2.5 V（输出启用）下 150 mW
- 72 x 12 全差分非阻塞阵列
- 双级连接编程
- 2 引脚可选连接映射
- 每通道信号丢失 (LOS) 检测
- 灵活的输出端接电源范围（1.8 V 至 3.3 V）
- 直流或交流耦合差分 CML 输入和输出
- 可编程 CML 输出电平
- 从 EEPROM 加载以实现自动上电即用操作
- 每通道输入和输出 P/N 对倒置以便于布线
- 芯片内 50 Ω 输入/输出端接
- 支持高达 11.3 Gbps 的 64 位/66 位、加扰或未编码的 NRZ 数据
- 串行 (I2C 或 SPI 从机) 控制接口
- 88 引脚 LFCSP，12 mm x 12 mm，无铅封装
- -40℃ 至 +85℃ 工作温度范围
应用领域
- 光纤网络交换
- 背板上的10千兆以太网10GBASE-KR 802.3ap
- XLAUI/CAUI (802.3ba)
- SONET OC-192/STM-64x
- 1x, 2x, 4x, 8x, 和70x 光纤通道
