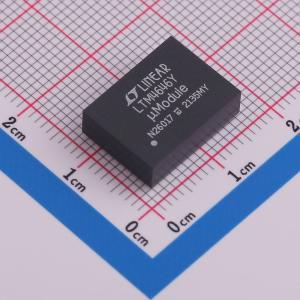

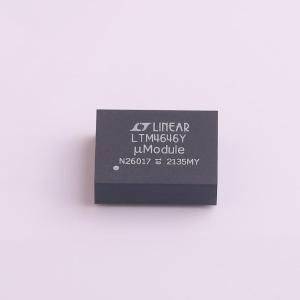

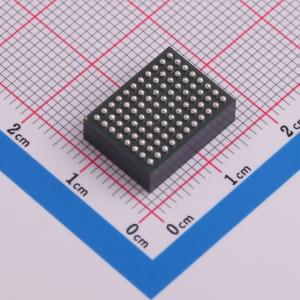

LTM4646IY#PBF
双通道 10A 或单通道 20A uModule 稳压器
- 描述
- 双通道 10A 或单通道 20A μModule 稳压器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTM4646IY#PBF
- 商品编号
- C5246124
- 商品封装
- BGA-88
- 包装方式
- 托盘
- 商品毛重
- 2.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~20V | |
| 输出电压 | - | |
| 输出电流 | 10A；10A | |
| 开关频率 | 250kHz~1.3MHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 同步整流 | - | |
| 输出通道数 | 2 | |
| 拓扑结构 | 降压式 | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
LTM4646是一款完整的双路10A输出开关模式DC/DC电源。该封装内包含开关控制器、功率FET、电感器和所有支持组件。LTM4646的输入电压范围为4.5V至20V，支持两个输出，每个输出的电压范围为0.6V至5.5V，可通过外部电阻设置。其高效设计可为每个输出提供高达10A的连续电流，仅需少量输入和输出电容器。 该器件支持频率同步、多相操作、高效轻载运行以及用于电源轨排序的输出电压跟踪，并且每个通道都有一个板载温度二极管，用于监测器件温度。高开关频率和电流模式架构可在不牺牲稳定性的情况下，对线路和负载变化实现非常快速的瞬态响应。 故障保护功能包括过压和过流保护。该电源模块采用小尺寸11.25mm×15mm×5.01mm BGA封装。LTM4646提供SnPb或符合RoHS标准的引脚镀层。
商品特性
- 双路10A或单路20A输出
- 宽输入电压范围：4.5V至20V
- 带CPWR偏置时最低2.375V
- 输出电压范围：0.6V至5.5V
- 最大总直流输出误差±1.5%
- 多相均流
- 每个通道配备差分远程感应放大器
- 电流模式控制/快速瞬态响应
- 效率高达96%
- 可调开关频率（250kHz至1.3MHz）
- 频率同步
- 过流折返保护
- 输出过压保护
- 内部或外部补偿
- 内置温度监测二极管
- SnPb或符合RoHS标准的镀层
- 11.25mm×15mm×5.01mm BGA封装
应用领域
- 负载点电源
- 电信和网络设备
- 工业设备
- 医疗设备
