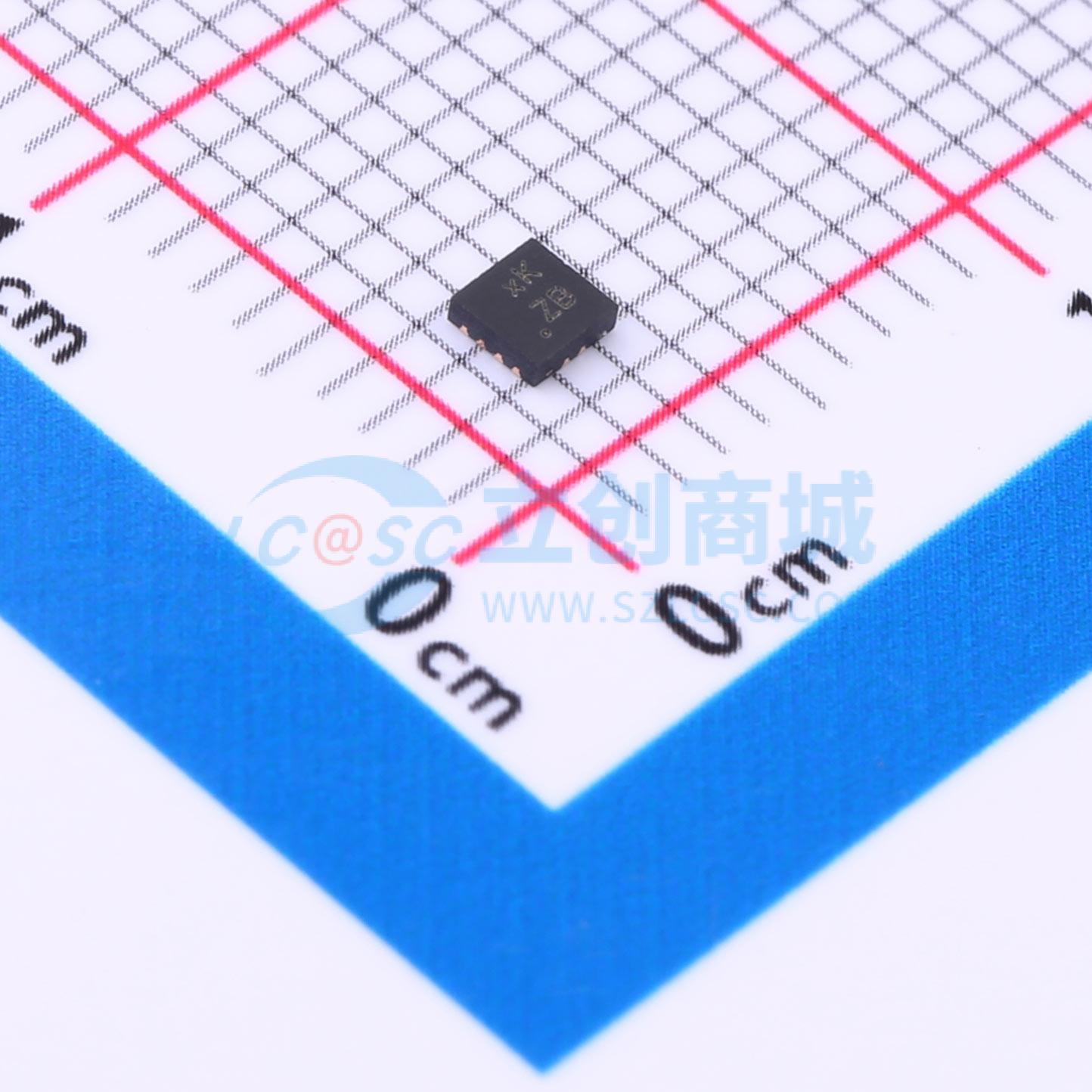

温馨提醒：图片仅供参考，商品以实物为准

PI3AUX221ZTAEX

PI3AUX221 AUX/DDC 接口 IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PI3AUX221 是一个接口芯片，用于离散图形处理单元 (GPU) 和 Display Port (DP) 连接器之间的连接。支持 Dual-Mode Display Port，集成了 Display Data Channel (DDC) 支持功能，并包括电平转换、多路复用、过电压保护和热插拔检测 (HPD) 的反向驱动保护和反转功能。
品牌名称: DIODES(美台)
商品型号: PI3AUX221ZTAEX
商品编号: C5246072
商品封装: UQFN-12(2x2)
包装方式: 编带
商品毛重: 0.035克(g)

商品概述

PI3AUX221是一款用于独立图形处理单元（GPU）和Display Port（DP）连接器之间的接口芯片。该器件非常适合需要支持双模Display Port的应用。它集成了HDMI模式下显示数据通道（DDC）的支持功能，包括电平转换、复用功能、过压保护、反向驱动保护和热插拔检测（HPD）反相功能。电平转换功能支持1V至5V的宽电压范围。该器件无需使用许多分立元件，采用节省空间的12引脚超薄、高度0.65mm、2x2 mm QFN封装。

商品特性

由SEL引脚控制的AUX信号交流耦合或经过直流电平转换的显示数据通道（DDC）信号
100KHz DDC信号的双向电平转换
从DisplayPort连接器到GPU的HPD信号反相电平转换
当VREF1或VREF2电压无效时，防止信号在AUX1和AUX2A/B之间传播的保护功能
当VREF1无效时，防止信号从HPD2传播到HPD1的保护功能
防止AUX2A和AUX2B过压对AUX1造成影响的保护功能
VREF1和VREF2之间的泄漏电流限制在100nA
AUX开关的-3dB带宽为10MHz
符合DisplayPort 2.0标准
符合HDMI 2.1标准
完全无铅且完全符合RoHS标准
无卤素和锑，是“绿色”器件
封装（无铅且环保）：12引脚、2x2mm UQFN（ZTA）

应用领域

显卡中的双模Display Port

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交41单

	属性	参数值
	商品目录	模拟开关/多路复用器
	工作电压	1V~5V
