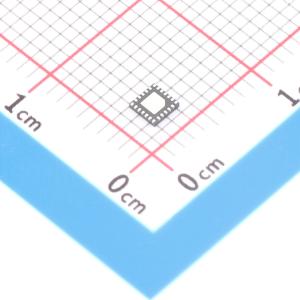

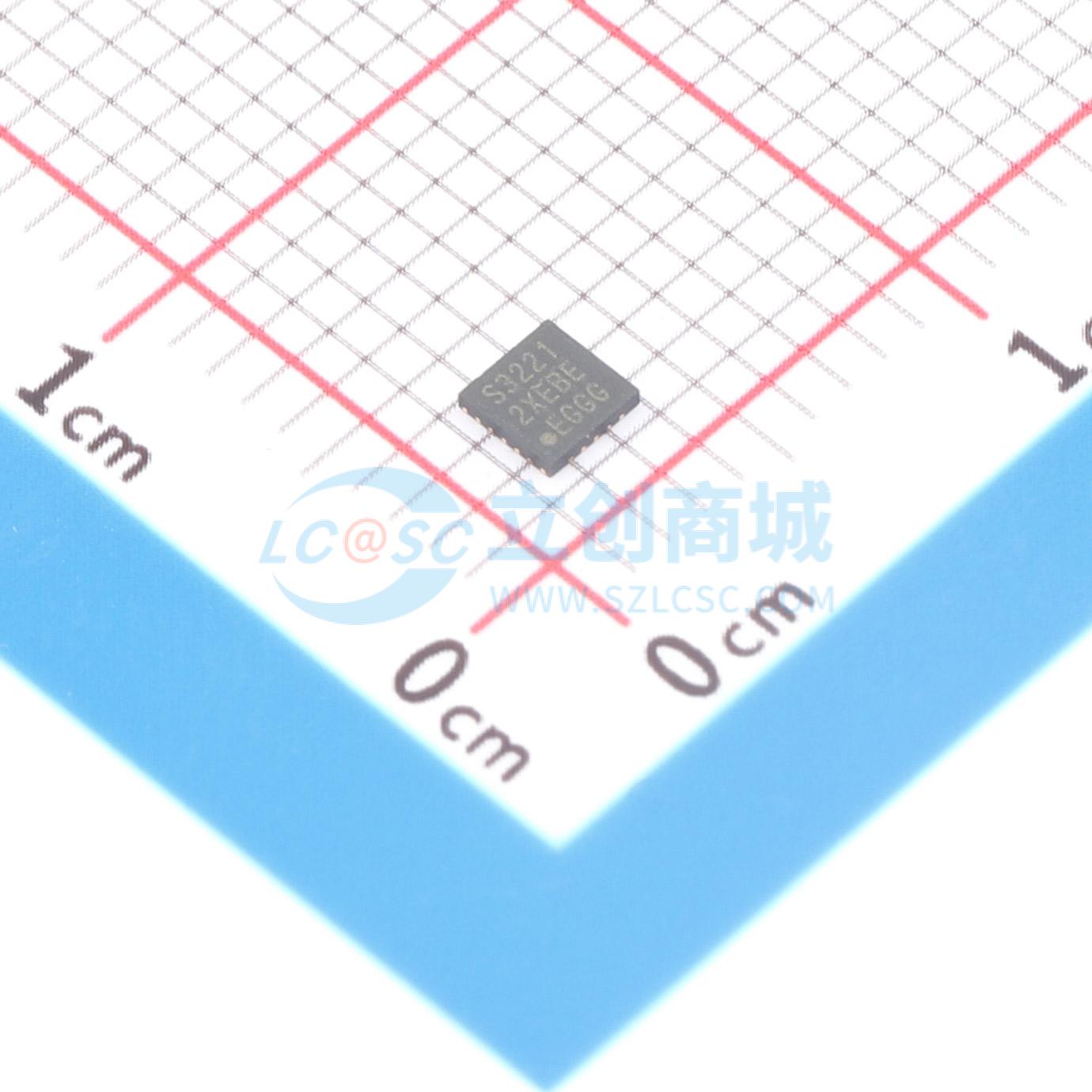

温馨提醒：图片仅供参考，商品以实物为准

PI2DBS32212XEBEX

1.8V,32 Gbps 1-Lane(2 channel) 2:1 Mux/De-Mux Switch

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 2通道差分，2:1多路复用/解复用开关，支持高达32 Gbps的数据速率，适用于包括PCIe 5.0, USB 3.0/3.1, USB 3.2 Gen 1x1/Gen 2x1, USB4 Gen 2x1/Gen 3x1, 10GE, Thunderbolt 3, SAS3.0, SAS4.0 和 CXL1.0在内的应用。
品牌名称: DIODES(美台)
商品型号: PI2DBS32212XEBEX
商品编号: C5246076
商品封装: X1-QFN-24
包装方式: 袋装
商品毛重: 1克(g)

商品参数

商品概述

PI2DBS32212是一款通用模拟高速无源复用器/解复用器。其配置为4通道至2通道差分通道，数据速率高达32 Gbps。基于独特的设计技术，它能够优化器件的动态电气特性，包括低插入损耗、串扰和回波损耗。该器件可实现高速切换，对信号的衰减极小，适用于多种信号类型，包括PCIe 5.0、USB 3.0/3.1、USB 3.2 Gen 1x1/Gen 2x1、USB4 Gen 2x1/Gen 3x1、10GE、雷电3、SAS3.0、SAS4.0和CXL1.0信号。

商品特性

2个差分通道、2:1复用器/解复用器，数据速率高达32 Gbps，适用于PCIe 5.0、USB 3.0/3.1、USB 3.2 Gen 1x1/Gen 2x1、USB4 Gen 2x1/Gen 3x1、10GE、雷电3、SAS3.0、SAS4.0和CXL1.0等应用，支持双向操作
低位间偏斜，典型值为3 ps
低通道间偏斜，典型值为10 ps
低插入损耗：在5 GHz时为 -0.9 dB，在8 GHz时为 -1 dB，在16 GHz时为 -2.7 dB
回波损耗：在5 GHz时为 -21.4 dB，在8 GHz时为 -21 dB，在16 GHz时为 -10.8 dB
低功耗 - 典型值为200 μA
电源电压：1.8 V
工业温度范围：-40 ℃至105 ℃
完全无铅且完全符合RoHS标准
无卤素和锑，是“绿色”器件

应用领域

路由高速差分信号，包括PCIe 5.0、USB 3.0/3.1、USB 3.2 Gen 1x1/Gen 2x1、USB4 Gen 2x1/Gen 3x1、10GE、雷电3、SAS3.0、SAS4.0和CXL1.0信号。

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1个/袋，最小起订量 1 个)

个

起订量：1 个1个/袋

总价金额：

￥ 0.00

近期成交11单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	-
	工作电压	1.6V~2V
	导通时间(ton)	350ns

	属性	参数值
	关闭时间(toff)	350ns
	工作温度	-40℃~+105℃
	带宽	16GHz
	传播延迟(tpd)	50ps
