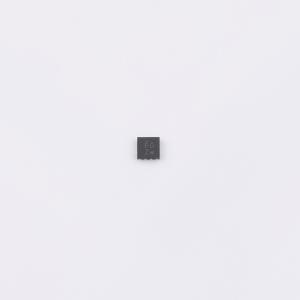

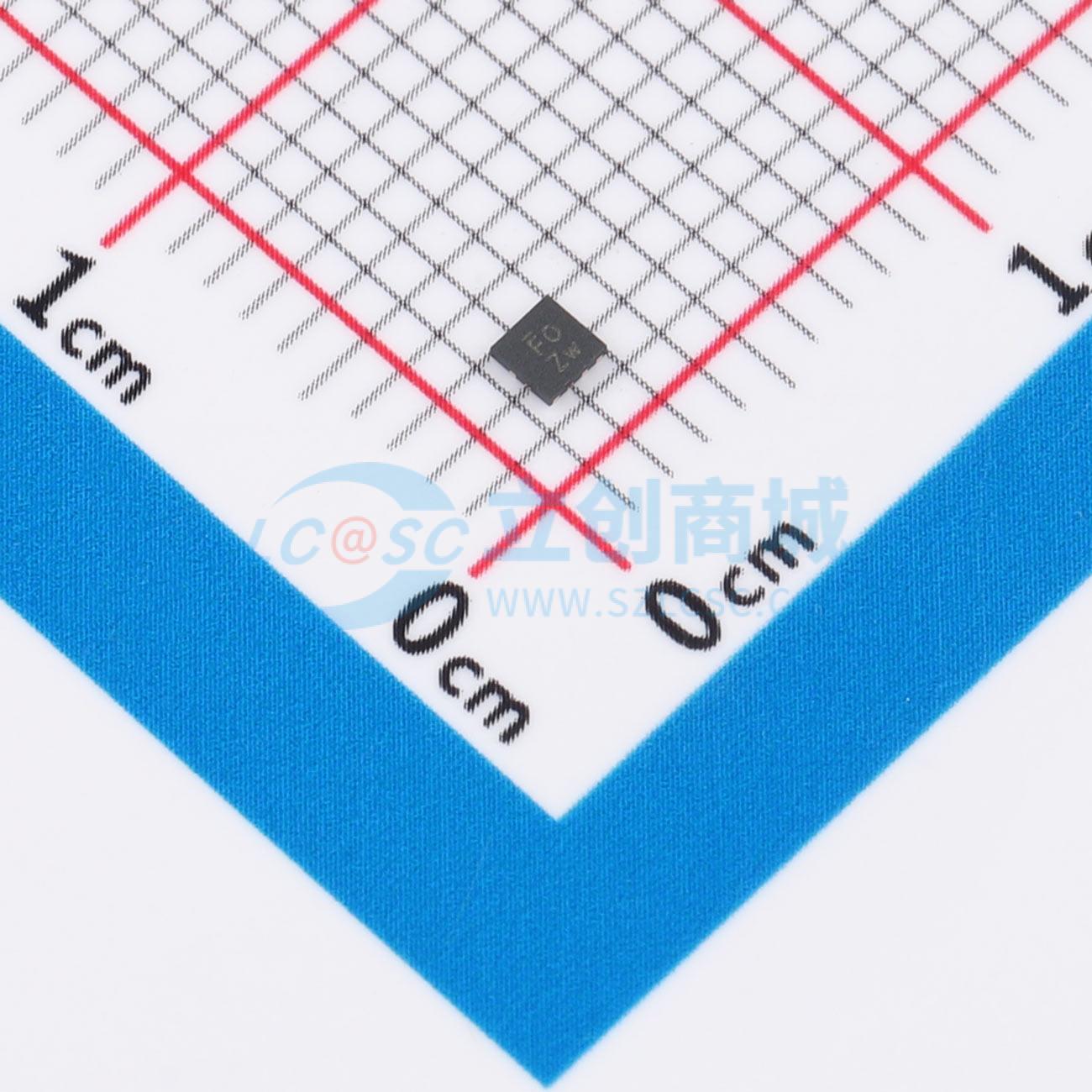

温馨提醒：图片仅供参考，商品以实物为准
PI5USB30216DXUAEX
PI5USB30216DXUAEX
- 品牌名称
- DIODES(美台)
- 商品型号
- PI5USB30216DXUAEX
- 商品编号
- C5246080
- 商品封装
- STQFN-12(1.6x1.6)
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 工作电压 | 2.7V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ |
商品概述
PI5USB30216D为USB 3.0 Type-C连接器应用提供了经济高效的解决方案。PI5USB30216D可检测Type-C连接器处电缆的插入方向。它支持主机模式、设备模式和双角色模式端口，并根据CC引脚上检测到的电压电平进行自动配置。这是一款具有超低功耗的完全集成解决方案。当EN引脚通过内部电阻下拉至地时，PI5USB30216D进入节能模式。 PI5USB30216D根据ADDR引脚设置支持引脚控制和I²C控制。它允许系统在引脚控制和I²C控制模式之间进行选择。在引脚控制模式下，PORT输入引脚决定端口设置，可选择主机、设备或双角色端口。在主机模式下，系统可以监控ID引脚以了解连接器状态，同时设置默认电流模式。在设备模式下运行的系统可以监控系统VBUS以了解连接器状态，还可以监控OUT1和OUT2引脚以了解主机的充电配置文件能力。启用I²C控制模式可通过PI5USB30216D中的寄存器读写实现更高的端口控制和通信灵活性。它还可以灵活支持默认、1.5A和3A电流模式。用于指示I²C寄存器变化的中断信号会发送给主设备，以通知系统Type-C连接器的任何变化，同时系统仍可监控ID引脚。
商品特性
- 兼容USB Type-C规范1.1
- 向后兼容USB Type-C规范1.0
- 支持主机模式/设备模式/双角色模式
- 支持有/无Try.SNK/Try.SRC的双角色模式
- 通过CC检测自动配置端口方向
- 支持引脚控制和I²C接口进行控制和通信
- 为CC引脚集成高精度电阻器和电流源
- 通过I²C控制支持默认电流、1.5A和3A模式
- 节能模式
- 插入检测输出指示
- 宽电源电压范围：2.7V至5.5V
- 工业温度范围：-40℃至85℃
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，“绿色”器件
应用领域
- 笔记本电脑
- 手机
- 平板电脑
- 扩展坞
