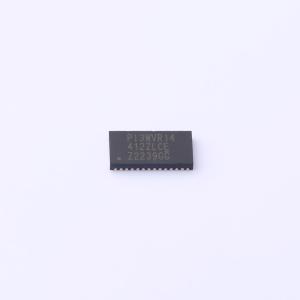

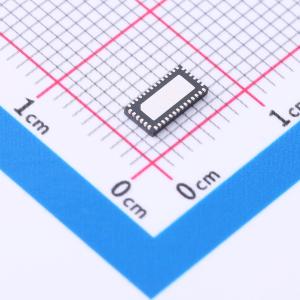

温馨提醒：图片仅供参考，商品以实物为准
PI3WVR14412ZLCEX
PI3WVR14412 DisplayPort 1.3/1.4/2.0, HDMI 2.1 视频开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 支持DisplayPort 1.3/1.4/2.0和HDMI 2.1标准，具有4通道1:2和2:1开关功能，支持RBR, HBR1, HBR2, HBR3, UHBR10, UHBR13.5和UHBR20。
- 品牌名称
- DIODES(美台)
- 商品型号
- PI3WVR14412ZLCEX
- 商品编号
- C5246073
- 商品封装
- TQFN-40(3x6)
- 包装方式
- 编带
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 通道数 | 4 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.97V~3.63V | |
| 带宽 | 10GHz |
商品概述
- 用于电脑和显示器，在源端和宿端之间对DisplayPort视频信号进行布线，实现低信号衰减。
- 用于4K2K超高清视频显示和广播视频设备，在源端和宿端之间对HDMI 2.1视频信号进行布线，实现低信号衰减。
商品特性
- 兼容DisplayPort 1.3/1.4/2.0、HDMI 2.1电气标准
- 4通道、1:2和2:1开关，支持RBR、HBR1、HBR2、HBR3、UHBR 10、UHBR 13.5和UHBR 20
- 高速通道数据速率：20 Gbps
- 在HDMI接口支持带HPD通道复用/解复用的DDC
- 在DP接口支持720 Mbps高速DP AUX
- 高速通道在10 GHz时插入损耗为 -2.0 dB
- 高速通道在10 GHz时回波损耗为 -10 dB
- 高速通道通道间串扰低：在10 GHz时为 -35 dB
- 高速通道关断隔离度低：在10 GHz时为 -15 dB
- 位间偏斜低，典型值为5 ps（在ω^ε + ω′和‘-’位之间）
- VDD工作范围：3.3V ± 10%
- 完全无铅，完全符合RoHS标准
- 无卤素和锑，“绿色”器件
