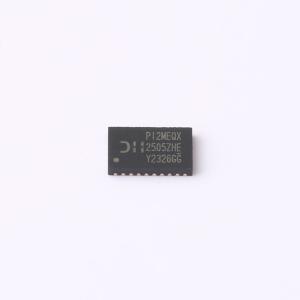

温馨提醒：图片仅供参考，商品以实物为准
PI2MEQX2505ZHEX
MIPI CSI-2/DSI D-PHY ReDriver
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低功耗、高性能2.5Gbps MIPI D-PHY ReDriver，支持4个通道，每个通道速率为2.5Gbps，符合MIPI D-PHY 1.2标准。
- 品牌名称
- DIODES(美台)
- 商品型号
- PI2MEQX2505ZHEX
- 商品编号
- C5246034
- 商品封装
- TQFN-28(3.5x5.5)
- 包装方式
- 编带
- 商品毛重
- 0.1065克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号缓冲器/中继器/分配器 | |
| 类型 | 驱动器 | |
| 输入类型 | CML | |
| 输出类型 | CML |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.62V~1.98V | |
| 通道数 | 4 | |
| 数据速率 | 2.5Gbps | |
| 工作温度 | -40℃~+85℃ |
商品概述
PI2MEQX2505是一款低功耗、高性能的2.5Gbps四数据通道和时钟MIPI D-PHY重驱动器，专为MIPI D-PHY 1.2协议设计。该设备提供可编程均衡、输出摆幅和预加重功能，通过减少符号间干扰来优化多种物理介质上的性能。它支持MIPI D-PHY 1.2标准，在CSI-2源端和CSI-2接收端之间具有100Ω差分CML数据I/O，可以通过电缆或在用户平台上的其他远距离数据路径上扩展信号。它还支持接收端均衡和发射端上升/下降时间的引脚调节。PI2MEQX2505针对移动应用进行了优化，并在D-PHY链路接口上包含活动检测电路，可以在进入ULPS和LP状态时转换到更低功耗模式。
商品特性
- 符合MIPI D-PHY 1.2规范
- 支持D-PHY中4通道2.5Gbps
- 支持ULPS和LP电源状态，关机状态下功耗低于1mW
- 支持MIPI DSI双向LP模式
- 接收均衡和发射端边沿速率可编程并通过引脚调节
- 可编程输出摆幅和预加重等级
- 工业温度范围：-40°C至85°C
- 完全无铅且符合RoHS标准
- 无卤素和无锑。“绿色”设备
- 对于需要特定变更控制的汽车应用（例如，通过AEC-Q100/101/104/200认证的部件、具备PPAP能力，并在IATF 16949认证工厂制造），请联系我们或您当地的Diodes代表。
- 封装（无铅且环保）：28触点TQFN (ZH)，尺寸5.5 x 3.5毫米
应用领域
- 笔记本电脑
- 折叠式笔记本
- 平板电脑
- 相机
