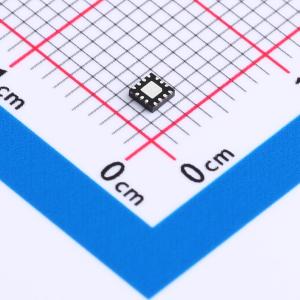

AW13418TQNR

0.1-3.8GHz高功率SP8T射频开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AW13418TQNR是一款宽带SP8T射频开关，适用于2G/3G/4G天线主分集系统，支持频段切换和模式切换。
品牌名称: AWINIC(艾为)
商品型号: AW13418TQNR
商品编号: C5241008
商品封装: QFN-14(2x2)
包装方式: 编带
商品毛重: 0.3克(g)

商品概述

AW13418TQNR是一款单刀八掷（SP8T）开关，具有低插入损耗和高隔离度。它可用于支持2G/3G/4G天线分集系统、数据卡和平板电脑中的频段切换和模式切换。内部端口的对称设计便于PCB布线以及收发信号的调整。频段/模式切换通过芯片框图和控制逻辑中提及的通用输入输出（GPIO）引脚实现。 AW13418TQNR采用紧凑的2.0mm×2.0mm×0.55mm、14引脚QFN封装。

商品特性

宽带频率范围：0.1至3.8 GHz
低插入损耗：在3.8 GHz时典型值为0.81dB
高隔离度：在3.8 GHz时大于20dB
集成逻辑
小型QFN（14引脚、2.0mm×2.0mm）封装（湿度敏感度等级1，根据JEDEC J - STD - 020标准，最高温度260℃）

应用领域

2G/3G/4G天线主集和分集
蜂窝调制解调器、平板电脑和USB设备
其他射频前端模块

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4500个/圆盘，最小起订量 5 个)

个

起订量：5 个4500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	插入损耗	0.81dB
	工作电压	1.65V~5V
	工作温度	-40℃~+85℃

	属性	参数值
	商品目录	射频开关
	频率	-
	隔离度	20dB
