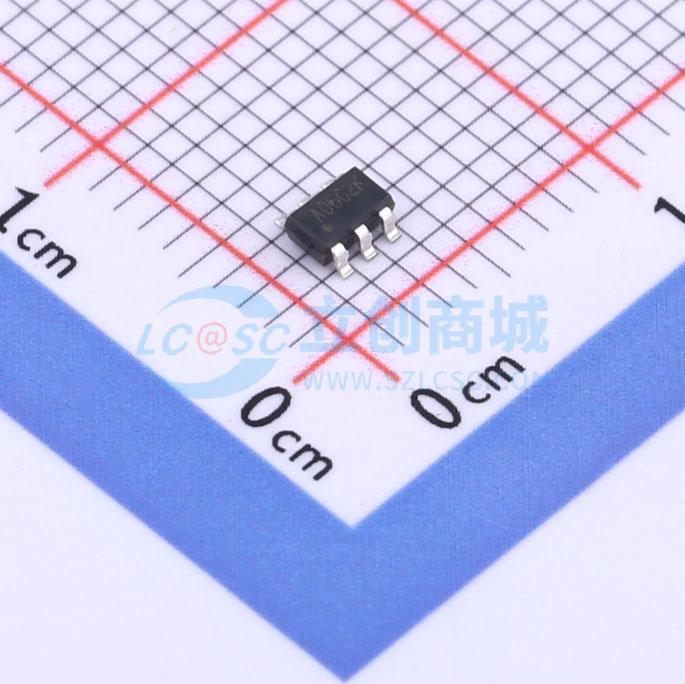

温馨提醒：图片仅供参考，商品以实物为准

EA8421T6R

40V 800mA 600kHz降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: EA8421是一款800mA降压稳压器,设计用于5V至40V的输入电压范围。内置400mΩ高侧MOSFET,最高效率可达92%,适用于800mA输出电流。具有完整的保护功能,包括逐周期电流限制、短路保护、OTP和UVLO保护。内部补偿组件,内置软启动功能,采用SOT-23-6封装。
品牌名称: everanalog(申风)
商品型号: EA8421T6R
商品编号: C5241144
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.052克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(1)1A以内-(小电流)方案

商品参数

商品概述

EA8421是一款800mA降压稳压器，设计用于5V至40V的输入电压范围。内置的400mΩ高端功率MOSFET效率高达92%，非常适合800mA输出电流的应用。固定的600KHz工作频率允许使用小型电感器和陶瓷电容器。EA8421具备完整的保护功能，包括逐周期电流限制、短路保护、过温保护（OTP）和欠压锁定（UVLO）保护。内部补偿设计使用户的应用更加简化，并可降低外部元件成本。EA8421采用SOT - 23 - 6封装，使用方便。

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	5V~40V
	输出电压	-
	输出电流	800mA
	开关频率	600kHz
	工作温度	-55℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	400uA
	开关管(内置/外置)	内置
	输出类型	可调
