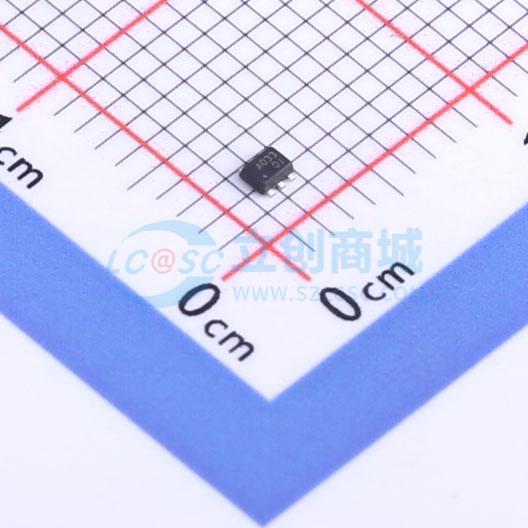

温馨提醒：图片仅供参考，商品以实物为准
EA8273T7R
16V、3A、600KHz同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- EA8273是一款3A同步降压调节器,设计用于4.5V至16V的输入电压范围。内置低导通电阻的高/低侧功率MOSFET,减少了外部组件数量,采用SOT-563封装,易于使用。
- 品牌名称
- everanalog(申风)
- 商品型号
- EA8273T7R
- 商品编号
- C5241145
- 商品封装
- SOT-563
- 包装方式
- 编带
- 商品毛重
- 0.008克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~16V | |
| 输出电压 | 600mV~9V | |
| 输出电流 | 3A | |
| 开关频率 | 600kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 350uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
EA8273是一款3A降压稳压器，设计用于4.5V至16V的输入电压范围。内置的低RDS(ON)高端/低端功率MOSFET不仅减少了外部元件数量，而且效率高，非常适合3A输出电流应用。EA8273采用恒定导通时间控制架构，可提供快速瞬态响应。EA8273具备完整的保护功能，包括短路保护、过流保护（OCP）、过温保护（OTP）和欠压锁定（UVLO）保护。EA8273采用SOT - 563封装，使用方便。
