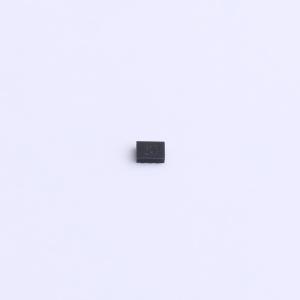

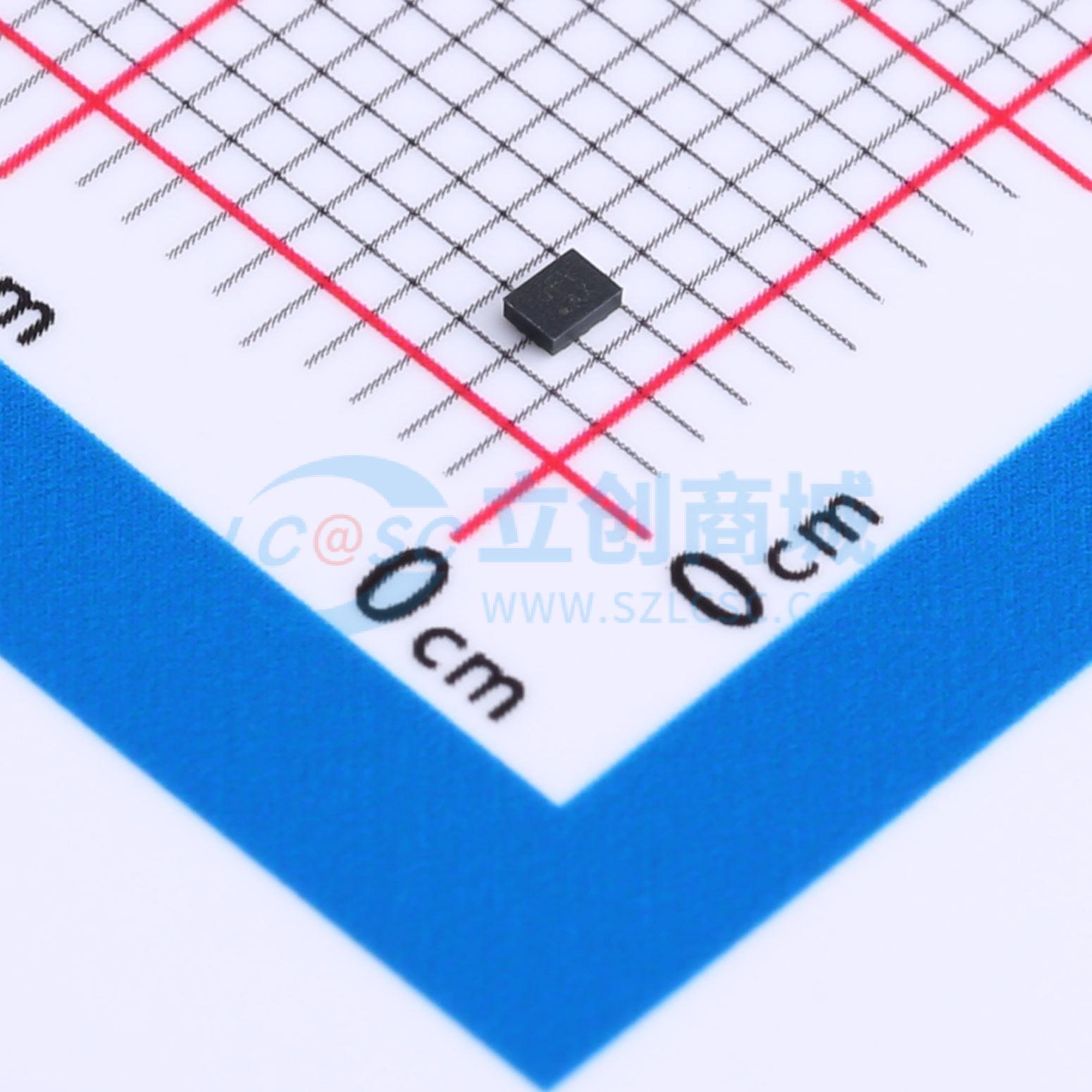

AW12022FLR
0.1-6GHz双刀双掷天线交叉开关
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- AW12022FLR是一款基于绝缘体上硅（SOI）技术的宽带双刀双掷（DPDT）射频开关，具有低插入损耗和高隔离度，支持2G/3G/4G/5G通信系统中的天线切换。
- 品牌名称
- AWINIC(艾为)
- 商品型号
- AW12022FLR
- 商品编号
- C5241009
- 商品封装
- FCLGA-10(1.1x1.5)
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 电路结构 | 双刀双掷 | |
| 频率 | 100MHz~6GHz | |
| 隔离度 | 33dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | - | |
| 工作电压 | 1.65V~3.3V | |
| 工作温度 | -40℃~+85℃ |
商品概述
AW12022FLR是一款具有低插入损耗和高隔离度的绝缘体上硅（SOI）双刀双掷（DPDT）开关。它可用于支持蜂窝4G/5G、数据卡和平板电脑的频段切换和模式切换。 内部端口的对称设计便于PCB布线以及收发信号的调整。通过芯片框图中所示的GPIO引脚和控制逻辑实现频段/模式切换。该芯片允许电源电压范围为1.65V至3.3V，正控制电压范围为1V至VDD。 AW12022FLR采用紧凑的FCLGA 1.1mm x 1.5mm x 0.47mm - 10L封装。
商品特性
- 宽带频率范围：0.1至6.0GHz
- 宽VDD范围：1.65V至3.3V
- 支持1.0V至VDD正控制电压的GPIO接口
- 低插入损耗：典型值0.35dB
- 最大输入射频功率39dBm
- 出色的线性度和谐波性能
- 典型应用中无需直流隔直电容
- 小型FCLGA（1.1mm×1.5mm×0.47mm - 10L）封装
应用领域
- 蜂窝2G/3G/4G/5G收发天线切换
- 其他射频前端模块
