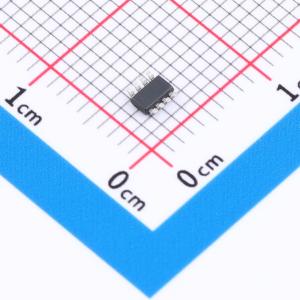

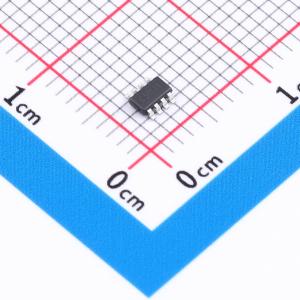

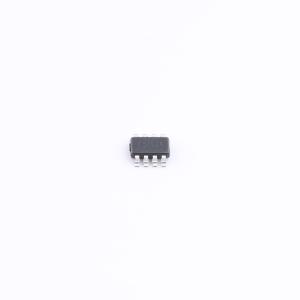

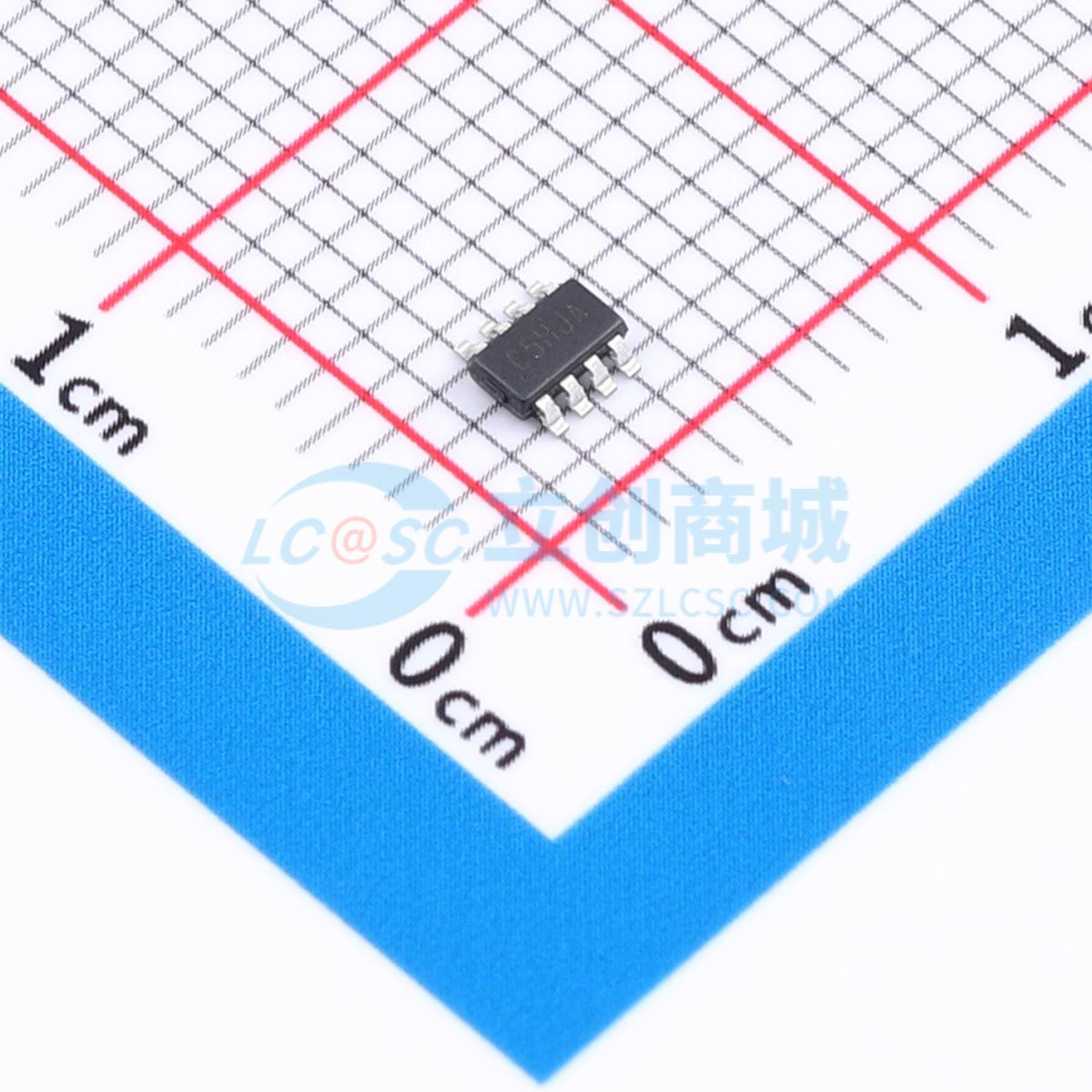

温馨提醒：图片仅供参考，商品以实物为准
SQ20953AIC
降压型 3A 4.5V~30V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 开发了一种高效同步降压DC/DC转换器，能够提供3A负载电流。可在4.5V至30V的宽输入电压范围内工作，并集成了具有极低RDS(ON)的主开关和同步开关，以最大限度地降低传导损耗。采用峰值电流控制方案。开关频率可通过外部电阻在500kHz至2.5MHz之间调节。该器件还具有超低静态工作电流，可在轻载下实现高效率。内部软启动可限制上电时的浪涌电流。采用TSOT23-8封装。
- 品牌名称
- Silergy(矽力杰)
- 商品型号
- SQ20953AIC
- 商品编号
- C5241017
- 商品封装
- TSOT-23-8
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~30V | |
| 输出电压 | - | |
| 输出电流 | 3A | |
| 开关频率 | 500kHz~2.5MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 10uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；逐波限流；打嗝限流 |
商品概述
该器件是一款高效率同步降压直流/直流转换器，能够提供3A负载电流。其工作输入电压范围宽达4.5V至30V，并集成了导通电阻极低的主开关和同步开关，以最小化传导损耗。它采用峰值电流控制方案，通过外部电阻可将开关频率在500kHz至2.5MHz范围内调节。该器件还具有超低静态工作电流，可在轻载下实现高效率。内部软启动功能可限制上电时的浪涌电流。该器件采用TSOT23-8封装。
商品特性
- 内部开关管导通电阻低：上管110 mΩ，下管70 mΩ
- 输入电压范围：4.5V至30V
- 内部补偿
- 内部1ms软启动限制浪涌电流
- 可调开关频率范围：500kHz 至 2.5MHz
- 输出电流能力：3A
- 基准电压精度1.5%，电压0.6V
- 低静态电流
- 逐周期峰值电流限制
- 短路保护
- 热关断及自动恢复
- 符合RoHS标准且无卤素
- 紧凑封装：TSOT23-8
应用领域
- 液晶电视
- 机顶盒
- 笔记本电脑
- 存储设备
- 高功率接入点路由器
