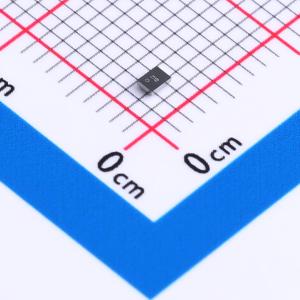

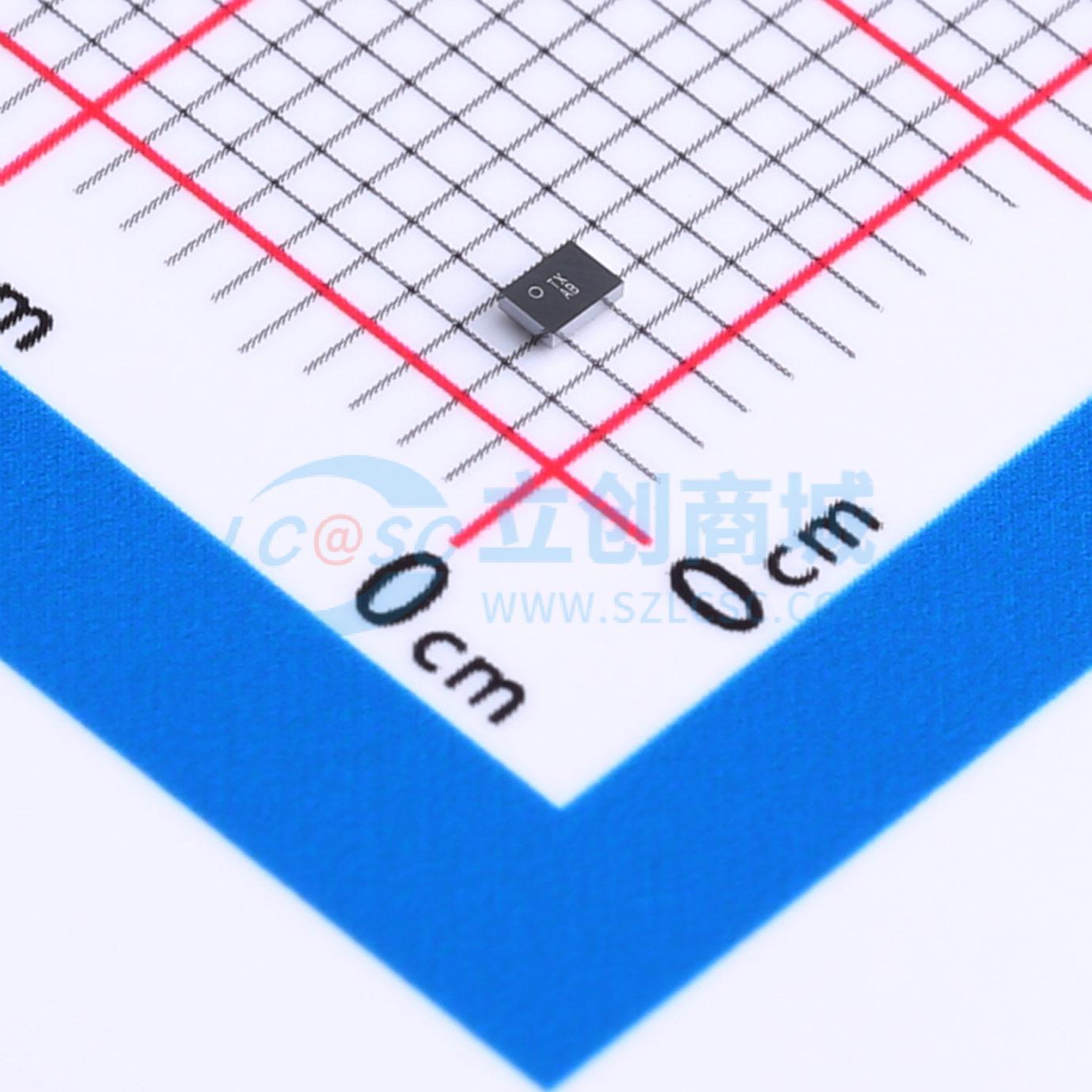

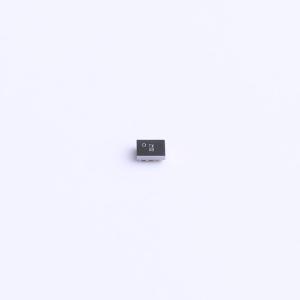

AW32710CSR
具备浪涌保护功能的过压保护负载开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AW327XX 系列过压保护（OVP）负载开关具备浪涌保护功能，内部钳位电路可保护器件免受高达 100V 浪涌电压的影响。AW327XX 采用超低导通电阻（Rdson）的 n 沟道 FET 负载开关，典型值仅为 24mΩ。当输入电压超过过压保护阈值时，开关会迅速关断，以防止受保护的下游设备受损
- 品牌名称
- AWINIC(艾为)
- 商品型号
- AW32710CSR
- 商品编号
- C5241011
- 商品封装
- WLCSP-12B(1.17x1.57)
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 负载开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 低电平有效 | |
| 最大连续电流 | 5A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~30V | |
| 导通电阻 | 24mΩ | |
| 工作温度 | -40℃~+85℃ | |
| 特性 | 过热保护(OTP)；过压保护(OVP)；欠压保护(UVP) |
商品概述
AW327XX系列过压保护负载开关具有浪涌保护功能，内部箝位电路可保护设备免受高达100V的浪涌电压。AW327XX的特点是具有超低24mΩ（典型值）Rdson nFET负载开关。当输入电压超过OVP阈值时，开关会迅速关闭以防止下游受保护设备受损。IN引脚能够承受高达35VDC的故障电压。默认的OVP阈值为6.8V（AW32705）和10.5V（AW32710），通过外部OVLO引脚可以将OVP阈值从4V调整到20V。该设备具有开漏输出ACOK，当N_UVLO < N < N_OVLO且开关开启时，ACOK会被驱动至低电平以指示良好的电源输入，否则它处于高阻态。该设备还具有过温保护功能，防止自身因温度过高而损坏。AW327XX采用符合RoHS标准的WLCSP 1.17x1.57-12B封装。
商品特性
- 浪涌保护 IEC 61000-4-5: > 100V
- 集成低导通电阻 nFET 开关：典型值 24mΩ
- 持续电流能力：5A
- 默认过压保护 (OVP) 阈值：
- AW32705: 6.8V
- AW32710: 10.5V
- OVP 阈值可调范围：4V 至 20V
- 输入系统静电放电保护：
- IEC 61000-4-2 接触放电：±8kV
- IEC 61000-4-2 空气间隙放电：±15kV
- 输入最大电压：35VDC
- 快速关断响应：典型值 50ns
- 过温保护 (OTP)
- 欠压锁定 (UVLO)
- WLCSP 1.17x1.57-12B 封装
应用领域
- 智能手机
- 平板电脑
- 充电端口
