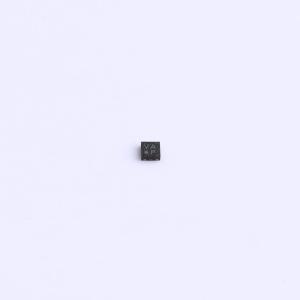

温馨提醒：图片仅供参考，商品以实物为准

AW37103D330DNR

300mA低静态电流低压差线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 输入电压范围：1.2V 至 5.5V。固定输出：0.8V、0.9V、1.2V、1.8V、2.8V、3.0V、3.3V。额定输出电流：300mA。静态电流：典型值 2μA
品牌名称: AWINIC(艾为)
商品型号: AW37103D330DNR
商品编号: C5241012
商品封装: DFN1x1-4L
包装方式: 编带
商品毛重: 0.3克(g)

商品参数

商品概述

一款低静态电流的低压差稳压器，具有低导通电阻、高电源抑制比、低噪声、良好的负载/线性瞬态响应和顺滑的软启动功能。集成了限流、短路保护和热关断功能，充分保护IC免受损坏。设计为搭配1 μF或更大的输入陶瓷电容和1 μF或更大的输出陶瓷电容使用。低静态电流使其非常适合长寿命电池应用。小巧的封装使IC能够在电路板上进行高密度安装。

商品特性

输入电压范围：1.2V至5.5V；固定输出电压：0.8V、0.9V、1.2V、1.8V、2.8V、3.0V、3.3V
额定输出电流：300mA
静态电流：典型值2 μA
关断电流：典型值0.1 μA
压差电压：典型值320 mV（IOUT = 300 mA，1.8V输出）
电源抑制比：典型值75dB（IOUT = 30 mA，频率 = 1kHz，1.8V输出）
噪声：典型值60 μVrms（IOUT = 30 mA，带宽 = 10Hz至100kHz，1.8V输出）
内置输出短路保护：输出短路到地时典型值300mA
DFN 1mmX1mmX0.37mm - 4L封装和SOT 23 - 5L封装

应用领域

电池供电设备
智能手机
可穿戴电子设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	3.3V
	输出电流	300mA
	电源纹波抑制比(PSRR)	75dB@(1kHz)
	压差	179mV@(300mA)

	属性	参数值
	静态电流(Iq)	2uA
	噪声	90uVrms
	特性	过流保护；短路保护；热关断
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
