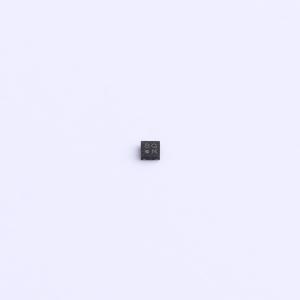

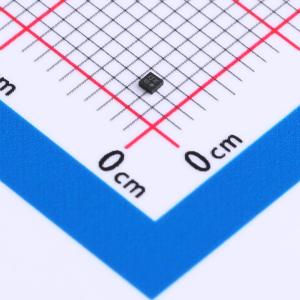

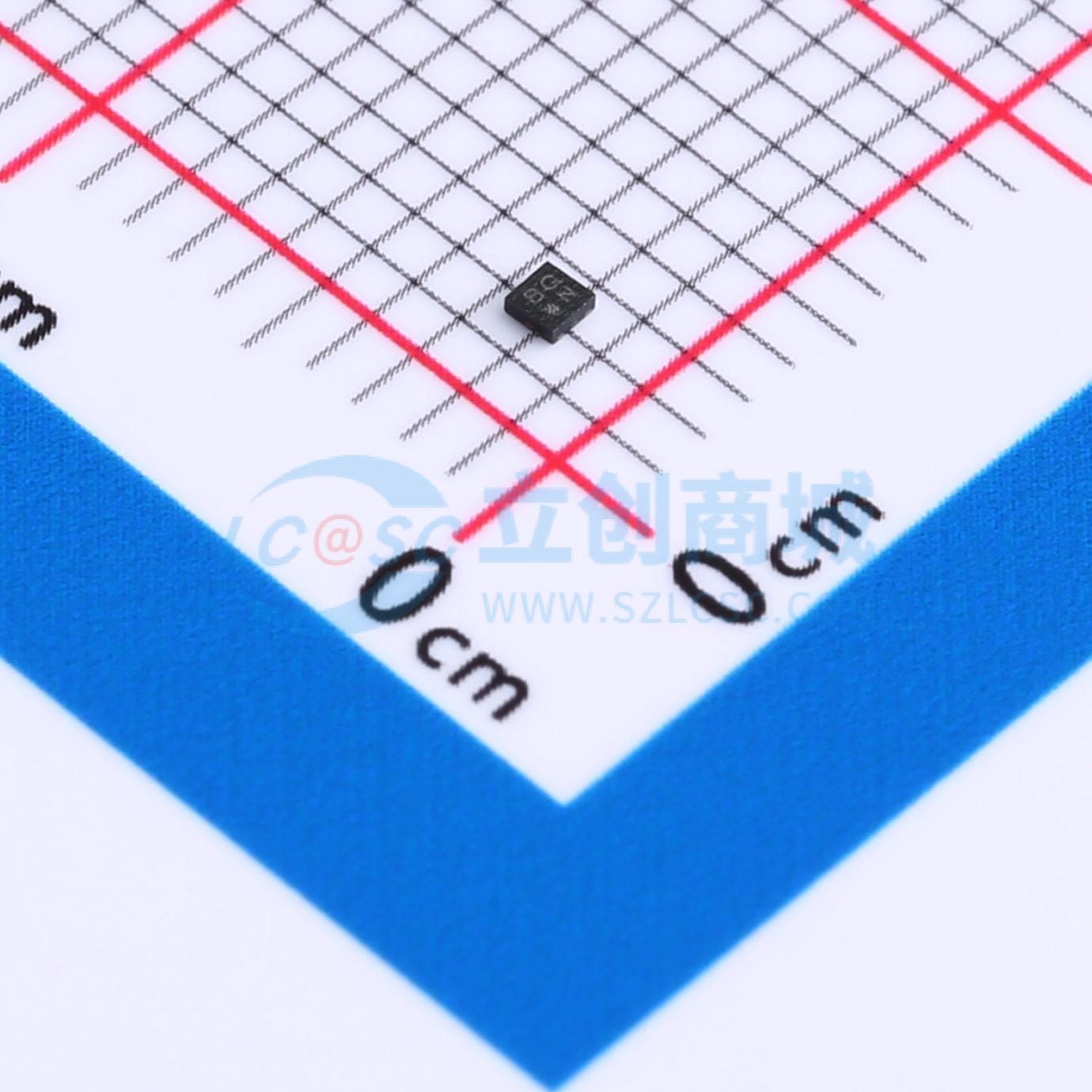

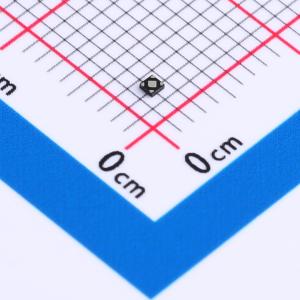

AW3705D300DNR
AW3705D300DNR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- AWINIC(艾为)
- 商品型号
- AW3705D300DNR
- 商品编号
- C5241014
- 商品封装
- DFN1x1-4L
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5V | |
| 输出电压 | 3V | |
| 输出电流 | 500mA | |
| 电源纹波抑制比(PSRR) | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 54uA | |
| 噪声 | - | |
| 特性 | 过流保护；带使能；过热保护 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
一款低压差稳压器，具有低导通电阻、高电源抑制比（PSRR）、低噪声、良好的负载/线路瞬态响应和平滑软启动功能。 集成了限流、短路保护和热关断功能，能充分保护集成电路（IC）免受损坏。 设计用于搭配1μF或更大的输入陶瓷电容和1μF或更大的输出陶瓷电容。低功耗和良好的动态响应使其非常适合手持通信设备。小巧的封装使IC能够在电路板上进行高密度安装。
商品特性
- 输入电压范围：1.9V至5V
- 固定输出电压：1.0V、1.2V、1.5V、1.8V、2.5V、2.8V、3.0V、3.3V
- 额定输出电流：500mA
- 静态电流：典型值54μA
- 关断电流：典型值0.1μA
- 300mA负载时的典型压差：200mV
- 电源抑制比：典型值72dB（IOU = 30mA，频率 = 1kHz，1.8V输出）
- 噪声：典型值85μVrms（IOUT = 30mA，带宽 = 10Hz至100kHz，1.8V输出）
- 内置输出短路保护：输出短路到地时典型值60mA
- 输出自动放电功能
- DFN 1mm X 1mm X 0.37mm - 4L封装
应用领域
- 电池供电设备
- 智能手机
- 数码相机
- 机顶盒
