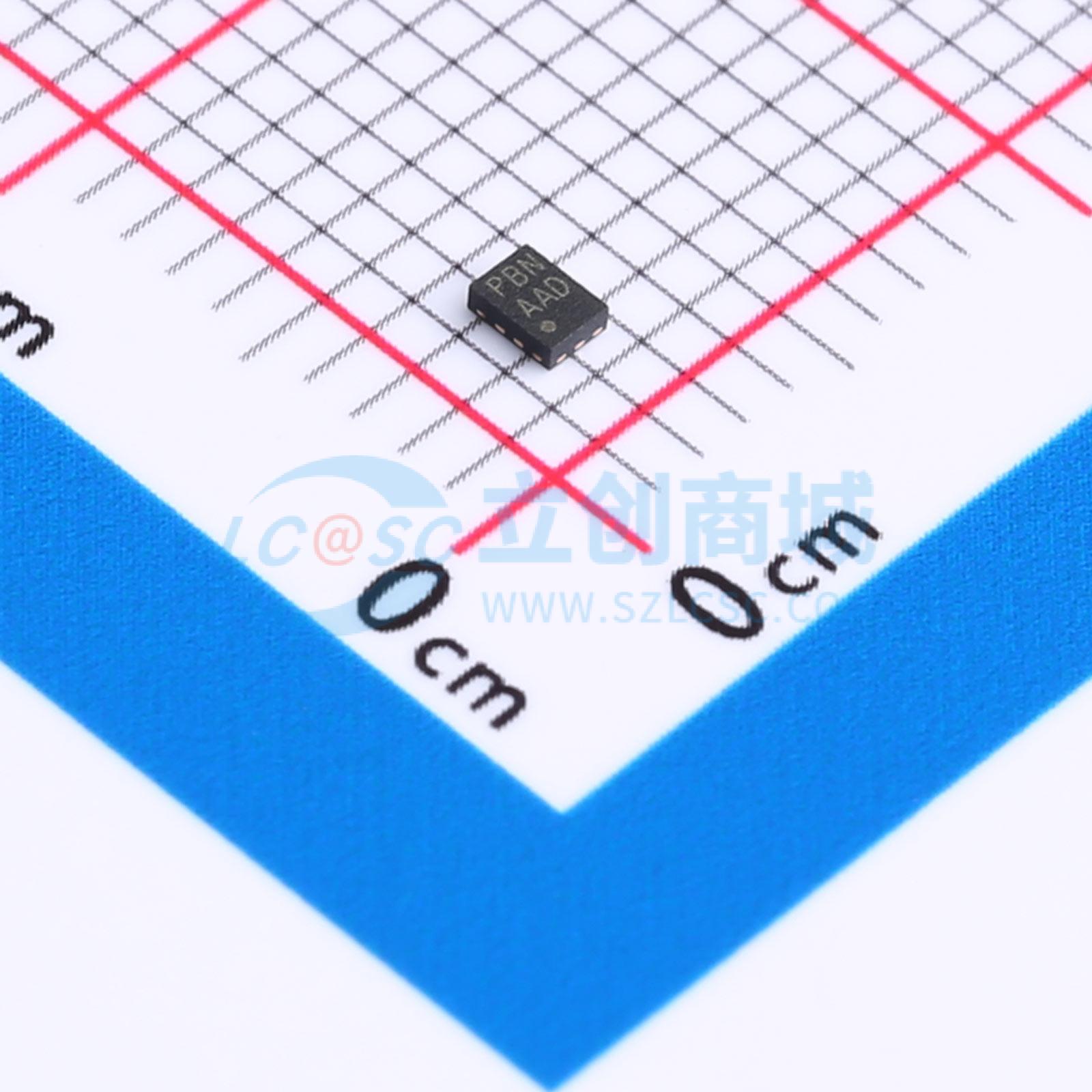

温馨提醒：图片仅供参考，商品以实物为准

AW32912FCR

停产 AW32912FCR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: OVP
品牌名称: AWINIC(艾为)
商品型号: AW32912FCR
商品编号: C5241000
商品封装: FCQFN-12(1.3x1.8)
包装方式: 编带
商品毛重: 0.3克(g)

商品参数

商品概述

AW329xx系列过压保护负载开关具有浪涌保护功能，内部箝位电路可保护设备免受高达120V的浪涌电压的影响。AW329xx的特点是具有超低27mΩ（典型值）的Rdson nFET负载开关。当输入电压超过OVP阈值时，开关会迅速关闭以防止对受保护的下游设备造成损坏。IN引脚能够承受高达29VDC的故障电压。默认的OVP阈值为5.95V (AW32901)、6.2V (AW32902)、6.8V (AW32905)、9.98V (AW32909)、10.5V (AW32910) 和 14V (AW32912)，通过外部OVLO引脚可以将OVP阈值从4V调整到20V。该设备具有开漏输出ACOK，当N_UVLO < N < N_OVLO且开关开启时，ACOK会被拉低以指示良好的电源输入，否则处于高阻态。该设备具有过温保护功能，可防止自身因过热而损坏。AW329xx采用符合RoHS标准的1.3mm x 1.8mm FCQFN-12封装。

应用领域

智能手机
平板电脑
充电端口

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率电子开关
	类型	负载开关
	通道数	1
	输入控制逻辑	低电平有效

	属性	参数值
	工作电压	3V~28V
	导通电阻	27mΩ
	工作温度	-40℃~+85℃
