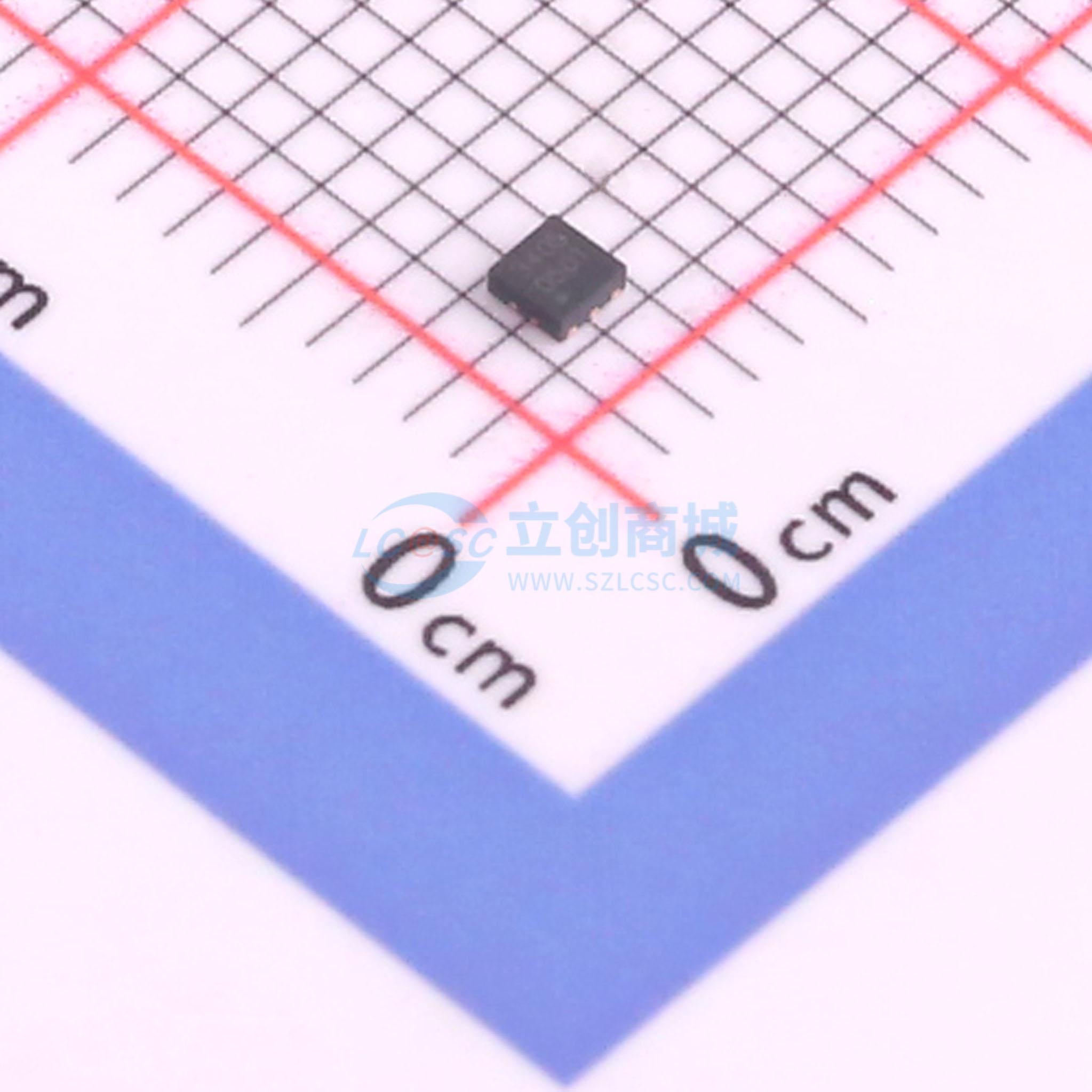

温馨提醒：图片仅供参考，商品以实物为准
EA8103DHR
1.2A超低静态电流同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- EA8103是一款高开关频率、高效率的同步降压调节器,设计用于2.6V至6V的输入电压范围。内置低导通电阻的高低侧MOSFET,最高效率可达96%,适用于1.2A输出电流应用。轻载模式下仍能保持高效率。内部补偿设计简化了应用,减少了外部组件成本。提供PFM模式、逐周期电流限制、短路保护和过温保护等功能。封装形式为SOT-23-5和DFN 1.5mm x 1.5mm-6。
- 品牌名称
- everanalog(申风)
- 商品型号
- EA8103DHR
- 商品编号
- C5241142
- 商品封装
- DFN-6(1.5x1.5)
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.6V~6V | |
| 输出电压 | - | |
| 输出电流 | 1.2A | |
| 开关频率 | 1.35MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
EA8103是一款高开关频率、高效率的同步降压稳压器，设计用于在2.6V至6V的输入电压范围内工作。内置的低RDS(ON)高端/低端功率MOSFET不仅减少了外部元件数量，而且效率高达95%，非常适合1.2A输出电流的应用。EA8103在设计时考虑了轻载模式运行，能够在较宽的负载电流范围内提供高效率。内部补偿设计不仅使用户的应用更加简化，还能降低外部元件成本。EA8103提供SOT - 23 - 5和DFN 1.5mmx1.5mm封装。
